Методика построения эквивалентных схем
Методика построения эквивалентных схем усилительного каскада (рис.3.1а) основана на принципе суперпозиции.
1. Входной переменный сигнал уменьшается до нуля. Все конденсаторы представляются в виде разомкнутых элементов. Такая схема называется эквивалентной схемой каскада по постоянному току (рис.3.1б), с помощью этой схемы рассчитываются ток Iк0, напряжение Uк0 и коэффициент усиления, определяющий стабильность рабочей точки.

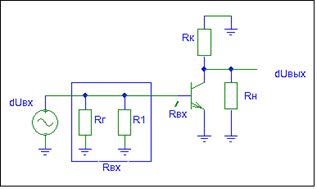

2. Источники постоянного напряжения уменьшаются до нуля, т.е. источники напряжения являются короткозамкнутыми элементами, а источники тока – разомкнутыми элементами. Все конденсаторы представляются в виде короткозамкнутых элементов. Такая схема называется эквивалентной схемой по переменному току (для приращения) (рис 3.1в) Эта схема служит для нахождения переменных токов и напряжений и коэффициента усиления.
3. Общий ток в цепи определяется суммой постоянных и переменных составляющих токов в каждой эквивалентной схеме.
рис 3.1а электрическая схема каскада с ОЭ
рис 3.1б эквивалентной схемой ОЭ каскада по постоянному току
рис 3.1в эквивалентной схемой ОЭ по переменному току
Конкретный расчет каскада ОЭ связан с использованием той или иной схемы замещения транзистора.
