Усилитель с ОЭ как линейный четырехполюсник

Усилитель с ОЭ как линейный четырехполюсник с коэффициентом K’_u (рис.6)

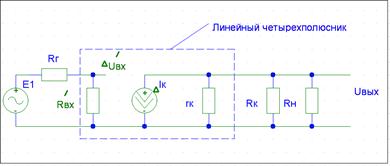

рис.1.6 линейный четырехполюсник с коэффициентом K’_u

Поскольку схема с ОЭ на БТ имеет конечные входное и выходное сопротивление, а усилительные свойства моделируются с помощью управляемого источника тока I_к с внутренним сопротивлением r_к, то эквивалентная схема транзистора в режиме малого сигнала может быть представлена в следующем виде:

рис 1.7 эквивалентная схема транзистора в режиме малого сигнала

Тогда коэффициент передачи по напряжению будет иметь вид

K^/_u = Uвых Uвх = I_к(r_к||R_к||R_н) Uвх= I_к(r_к||R_к||R_н) ( U^/вх ) = =K^/u(н) , где

K^/u_(н) – коэффициент передачи нагруженного усилителя.

Если R^/вх = Rг, то Ku = ½·K^/u_(н).

Отсюда следует, что для исключения влияния Rг, необходимо увеличить R^/вх.
