Критерий статической устойчивости


Дата добавления: 2013-12-23; просмотров: 2402; Нарушение авторских прав


Понятие статической устойчивости

Статическая устойчивость электрического привода



В динамике эл. привода важное значение имеет исследование условий устойчивости эл. привода при нарушении его установившегося состояния.



При исследовании устойчивости целесообразно разграничивать два вида нарушения устойчивости:



- когда изменение установившегося режима протекает медленно и роль инерционных масс индуктивности незначительна.

- когда это изменение происходит быстро и нельзя пренебречь влиянием инерционных масс или индуктивностей.



Исследование устойчивости в первом случае относят к области статической устойчивости или саморегулирования, а во втором случае – к области динамической устойчивости.



Рассмотрим некоторые вопросы статической устойчивости эл. привода.



Привод находится в равновесии, если при определенной скорости его вращения, момент двигателя равен моменту сопротивления: .



Это равновесие может быть устойчивым/неустойчивым или безразличным.



При устойчивом равновесии под воздействием внезапного фактора, нарушившего равновесие, привод вновь возвращается в устойчивое положение.



В случае неустойчивого равновесия скорость привода начнет расти или уменьшаться до полной остановки привода.



На границе между устойчивым и неустойчивым равновесием находится так называемое безразличное равновесие, при котором привод независимо от нарушений его установившегося равновесия сохраняет свое устойчивое состояние при разных скоростях, но в небольшом диапазоне.



Под статической устойчивостью эл. привода понимается способность его автоматически восстанавливать установившийся режим при его нарушении без помощи регулятора за счет свойств привода, обусловленных механическими характеристиками двигателя и рабочей машины.





Пусть механические характеристики двигателя и рабочей машины заданы зависимостями:

, (ω)



n – обороты двигателя,

которые могут не иметь аналитических выражений и быть заданными в виде кривых.

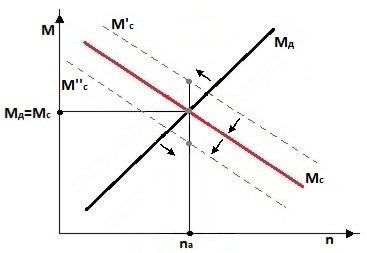

Точка пересечения кривых а определяет состояние равновесия.

В ней .



Скорость равна некоторому установившемуся значению nа.



Пусть по каким-либо причинам механическая характеристика двигателя изменилась и заняла положение,

т.е. наличия избыточного момента произойдет изменение скорости до значения и совпадают (сравниваются):



,

то привод достигает своего нового равновесия.



Если же кривые движущегося момента и момента сопротивления поменять местами, то привод станет неустойчивым.





Пусть уравнение движения:

(41)



Мприложенное – внешний момент, приложенный к валу двигателя, например от какого-нибудь внешнего двигателя или за счет запаса кинетической энергии.



Такой момент не всегда существует и определяется конкретными условиями.



Для двигателя .



Мэл.магнитн. – электромеханический момент двигателя.



– момент нагрузки или статического сопротивления. Учитывает статическое трение и все составляющие момента нагрузки, не зависящие от скорости.



В установившемся режиме:



и M=0 .



На практике момент может быть задан аналитически или графически:



.



В этом случае выражение (41) справедливо для малых отклонений Δω и ΔМ от устойчивого состояния, определяемого скоростью .





Разложив функцию в окрестности точки w0 в ряд Тейлора и

ограничившись первой производной можем записать:
