Цифровая система передачи ИКМ-30.

Эта СП предназначена для получения лучков соединительных линий между городскими АТС, городскими и пригородными АТС, между АМТС и АТС пу­тем организации 30 каналов ТЧ на парах низкочастотных кабе­лей с 'бумажной (типа Т) или полиэтиленовой, (типа ТПП) изоля­цией с жилами диаметром 0,5; 0,6 и 0,7 мм. Кроме того, ИКМ-30 используется в качестве капалообразующего оборудования для ЦСП более высоких порядков.

Система может быть построена как двух-, так и однокабельной. При использовании одного кабеля регенераторы противополож­ных направлений передачи подключаются к разным парам одного кабеля, а двух кабелей — к парам разных кабелей. Необходимо иметь в виду, что в первом случае осуществляется специальный от­бор пар по величине переходного затухания. При двухкабельной системе цифровые линейные тракты могут быть организованы практические на всех парах кабеля, что равноценно увеличению емкости кабелей примерно в 13—14 раз; при однокабельной сис­теме, когда используется только 1/3 емкости кабеля, примерно в 10 раз.

Аппаратура ИКМ-30 может работать совместно с аппаратурой цифрового вещания (АЦВ). При использовании аппаратуры АЦВ в линейном тракте ИКМ-30 может быть организовано четыре кана­ла звукового вещания высшего класса.

Схема организации связи с помощью СП ИКМ-30 показана на рис. 10.4. Аналого-цифровое оборудование (АЦО) предназначено для аналого-цифрового (на передаче) и цифро-аналогового (на приеме) преобразования 30 телефонных сигналов, формирования и распределения группового цифрового потока со скоростью 2048 кбит/с в соответствии с принятой структурой цикла передачи, ввода и вывода дискретной информации, а также для сопряжения с помощью согласующих устройств с оборудованием АТС. Обору­дование линейного тракта (ОЛТ) -предназначено для формирова­ния и приема линейного цифрового сигнала, организации дистан­ционного питания и телеконтроля НРП, а также организации слу­жебной связи.

Дистанционное питание осуществляется по схеме «провод — провод» с использованием фантомных цепей, образованных через средние точки симметрирующих трансформаторов в линейных ре­генераторах. Приемники ДП в линейных регенераторах включе­ны в цепь дистанционого литания 'последовательно.

Система телеконтроля аппаратуры ИКМ-30 обеспечивает воз­можность локализации с обслуживаемой станции неисправного регенератора, участка регенерации, на котором произошел обрыв кабеля, а также НРП с пониженным давлением. Номер НРП с по­ниженным давлением и неисправный регенератор определяются с помощью специально выделенной пары телеконтроля, причем конт­роль регенераторов осуществляется с перерывом связи. Для опре­деления места обрыва кабеля дополнительные пары не исполь­зуются.

Служебная связь организуется по специально выделенным па­рам кабеля и позволяет вести служебные переговоры между об­служиваемыми станциями, между обслуживаемой станцией и НРП, а также между двумя любыми НРП.

В зависимости от типа кабеля и диаметра его жил длина участ­ка регенерации составляет 1,5... 2,7 км, а протяженность перепри­емного участка по ТЧ — 50 ... 86 км. Максимальное расстояние между обслуживаемыми регенерационными пунктами, определяе­мое возможностями ДП НРП, в зависимости от типа кабеля со­ставляет 25 ... 43 км.

Кроме 30 каналов ТЧ ИКМ-30 позволяет организовать девять каналов передачи дискретной информации со скоростью 8 кБит/с, причем восемь из .них взамен одного канала ТЧ, два канала пере­дачи СУВ на каждый канал ТЧ и канал вещания второго класса вместо четырех каналов ТЧ.

Тактовая частота равна 2048 кГц, частота дискретизации при передаче телефонных сигналов и сигналов дискретной информации составляет 8 кГц, при передаче сигналов звукового вещания — 32 кГц и СУВ — 0,5 кГц.

Временной спектр линейного сигнала или цикл передачи ИКМ-30 (рис. 10.5) состоит из последовательно следующих друг за другом сверхциклов, каждый из которых содержит 16 циклов. Циклы, в свою очередь, разделяются на 32 канальных интервала, каждый, из которых содержит восемь разрядов. Длительность цик­ла равна 125 мкс, что соответствует частоте дискретизации 8 кГц, длительность сверхцикла соответственно равна 2 мс, длительность канального интервала 3,9 мкс, а разряда 0,488 мкс.

Циклы в сверхцикле нумеруются следующим образом; Отсчет циклов в сверхцикле начинается с в ко­тором передается сверхцикловой синхросигнал (СЦС) в виде ком­бинации 0000 в разрядах 16-го канального интервала (KHi₆). Символы остальных разрядов в имеют вид:

а используется для передачи сигнала о нарушении сверхциклового синхронизма на противоположную станцию.

Организация сверхциклов связана с тем, что передача СУВ для каждого телефонного канала (ТК) осуществляется не в каждом цикле передачи, а один раз в сверхцикле. При этом в каждом цик­ле в KHie передаются СУВ для двух телефонных каналов, каждо­му из которых соответствуют два одноразрядных канала СУВ. Они располагаются в следующим образом: (Р|

иР₂); (Pi иР₂),...,СУВ (Pi и Р₂),

(Р₅и Р₆), (Р₅ и Р₆),... СУВ

(Ps и Р₆). Символы имеют значение О,

а символы Р₄ и ps

Канальные интервалы в каждом цикле нумеруются следующим образом: Отсчет КИ в цикле начинается

с КИо, содержащего цикловой синхросигнал вида 0011011, переда­ваемый в Р₂... ps четных циклов сверхцикла. Разряд pi в всех циклов используется для передачи дискретной информации со скоростью 8 кБод. Символ разряда рз в КИ₀ нечетных циклов ис­пользуется для передачи сигнала о нарушении циклового синхро-. низма на противоположную станцию:. Р₂ имеет значение 0, а Р$ используется для передачи сигнала автоматического контроля ос­таточного затухания канала Использование символов нечетных циклов не регламентируется и на их местах формируется 1.Таким образом, канальные интервалы используются для передачи синхросигналов и СУВ, а канальные интервалы — для организации 30 телефонных ка­налов.

Рассмотрим структурную схему оконечной станции СП ИКМ-30 (рис. 10.6). Телефонные сигналы и СУВ от АТС поступают на со­гласующие устройства (СУ). Квазиэлектронные согласующие уст­ройства обеспечивают работу аппаратуры ИКМ-30 с оборудовани­ем декадно-шаговых и координатных АТС. Из исходящего СУ в сторону входящего СУ осуществляется передача следующих сигналов управления и взаимодействия: занятие, набор номера, от­бой вызывающего абонента и др. В обратном направлении пере­даются сигналы контроля исходного состояния, ответа абонента, отбой вызываемого абонента и др. Кроме того, согласующие уст­ройства фомируют сигналы к приемопередатчикам для организа­ции четырехпроводного транзита. Затем информационные сигналы поступают в приемопередатчик, который обеспечивает двух- и че-тырехпроводное окончание канала ТЧ. В приемопередат­чике после ограничения частотного диапазона осуществляется АИ модуляция сигнала, т. е. дискретизация сигнала по времени. Уп­равление работой ключей АИМ-модуляторов осуществляется им­пульсными последовательностями, поступающими от канальных делителей ГО передачи. С выхода всех 30 приемопередатчиков АИМ-сигналы, сдвинутые относительно друг друга, объединяются и поступают на вход кодирующего устройства.

В кодере происходит преобразование группового АИМ-сигнала в цифровой. Кодирование осуществляется восьмиразрядным кодом с использованием квазилогарифмического закона Л-87,6/13.

С выхода кодера цифровой сигнал поступает на схему форми­рования линейного сигнала (ФЛС), где происходит объединение выходного сигнала кодера, импульсных сигналов СУВ, поступаю­щих после преобразования из согласующих устройств, сверхцикло­вого и циклового синхросигналов, а также сигналов дискретной информации (ДИ). Временное объединение указанных сигналов происходит в соответствии со структурой цикла передачи, пока­занной на рис. 10.5.

С выхода ФЛС групповой ИКМ-сигнал поступает на преобра­зователь кода (ПК), где осуществляется преобразование симмет­ричного двоичного кода в квазитроичный код с чередованием им­пульсов (ЧПИ). Далее сигнал поступает на вход передающей час­ти станционного регенератора (СР), где формируется линейный сигнал с заданными параметрами (амплитуда импульсов ±3 В, длительность — 0,244 икс), а затем через линейный трансформа­тор поступает в кабель. Через среднюю точку этого трансформа­тора подается дистанционное питание.

В приемном оборудовании пришедший цифровой сигнал через линейный трансформатор поступает в приемную часть станционного регенератора (СР), где осуществляется восстановление его пара­метров. Восстановленный ИКМ-сигнал поступает на вход преоб­разователя кода (ПК) приема, где квазитроичный сигнал преоб­разуется в двоичный, а также происходит выделение тактовой час­тоты, которая подается в ГО_пр.

С выхода преобразователя кода групповой ИКМ-сигнал посту­пает на вход декодера и приемника синхросигнала (ПС). В деко­дере цифровой ИКМ-сигнал преобразуется в групповой АИМ-сигнал, который поступает на входы приемной части приемопередатчиков. В каждом приемопере- датчике с помощью временного се­лектора выделяется индивидуальный АИМ-сигнал, из спектра ко­торого фильтр НЧ выделяет разговорный сигнал, который через согласующие устройства поступает к АТС.

Управление работой временных селекторов приемопередатчи­ков осуществляется импульсными последовательностями, посту­пающими от канального делителя

В приемнике синхросигнала (ПС) из группового ИКМ-сигнала выделяются цикловой и сверхцикловой синхросигналы, которые управляют запуском делителей В ПС также выделяются

СУВ, поступающие затем в .приемную часть согласующих уст­ройств, где они преобразуются в сигналы соответствующего вида и подаются в оборудование АТС.

Генераторное оборудование формирует управляющие импульс­ные последовательности, с помощью которых обеспечивается не-(обходимый порядок и последовательность работы индивидуальных и групповых устройств аппаратуры.

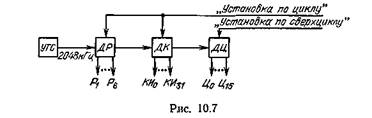

Структурная схема генераторного оборудования ИКМ-30 пока­зана на рис. 10.7. Устройство тактовой синхронизации (УТС) вы­рабатывает импульсную последовательность =2048 кГц. В таким устройством является высокостабильный генератор, а в — выделитель тактовой частоты.

Делитель разрядный (ДР) формирует восемь импульсных по­следовательностей, следующих с частотой следования кодовых групп и соответствующих временному положению отдельных раз­рядов

Делитель канальный (ДК) вырабатывает 32 импульсные по­следовательности с частотой следования циклов. Эти последова­тельности соответствуют канальным интервалам в цикле передачи.

Делитель цикловой (ДЦ) формирует 16 импульсных последо­вательностей, соответствующих циклам в сверх­цикле и следующих с частотой сверхцикла.

Для обеспечения синхронизации ГО_Пр по циклам и сверхцик­лам осуществляется принудительная установка всех делителей с помощью сигналов «Установка по циклу» и «Установка >по сверх­циклу», поступающих от приемника синхросигнала.

На крупных оконечных станциях ИКМ-30 размещается на стойках аналого-цифрового преобразования (САЦО) и оборудова­ния линейного тракта (СОЛТ). На САЦО устанавливается оборудование для четырех 30-канальных комплектов АЦО.

На СОЛТ размещается оборудование для организации 30 линейных трактов; оно может также использоваться на обслуживаемых регенераци-онных пунктах (ОРП).

На небольших оконечных станциях устанавливается стойка око­нечного оборудования (СОО), на которой размещается аналого-цифровое и линейное оборудование трех систем передачи ИКМ-30.

Необслуживаемые регенерационные пункты (НРП) предназна­чены для установки в смотровых колодцах ГТС, подъездах и ни­шах домов и рассчитаны на размещение до 12 двухсторонних ли­нейных регенераторов.

Следует отметить, что СП ИКМ-30 постоянно совершенствуется. В последних модификациях аппаратуры ИКМ-30 в результате ис­пользования нового поколения элементов микроэлектронной тех­ники мощность, потребляемая оконечным оборудованием, умень­шена примерно в 1,5 раза, улучшены частотная и фазовая харак­теристики каналов, повышена надежность аппаратуры. Кроме того, разработаны блоки линейных переключений и сервисного обслуживания, позволяющие отыскать место неисправностей и обеспечить совместную работу ИКМ-30 и автоматизированной системы обслуживания, создаваемой на ГТС. В новой модифика­ции ИКМ-30 -предусматривается возможность установки согласую­щих устройств отдельно от оконечной станции. Все это позволяет улучшить эксплуатационные характеристики аппаратуры.

Для сельских телефонных сетей была разработана модифика­ция системы передача, получившая название ИКМ-ЗОС. В качестве направляющей среды используются кабели типа КСПП-1Х4Х1,2 или КСПП-1Х4ХО,9. Эта СП строится как однокабельная и по­зволяет организовать 30 каналов ТЧ, которые используются в ка­честве либо абонентских, либо соединительных линий между стан­циями, до трех сигнальных каналов на каждый канал, канал веща­ния второго класса вместо четырех каналов ТЧ, канал ПДИ и общий канал сигнализации со скоростью 64 кбит/с.

При использовании каналов ИКМ-ЗОС в качестве соединитель­ных линий между АТС для согласования этих каналов с оборудо­ванием станций предусмотрена установка комплектов низкочастотных окончаний каналов (КНО), а для организации абонентских линий вместо КНО устанавливаются комплекты прямых або­нентов.

Возможны несколько вариантов построения сети с использова­нием трех СР. Одна система позволяет установить связь цент­ральной станции (ЦС) с семью пунктами путем распределения 30 •каналов между ними с помощью СР. На станциях разветвления устанавливается стойка, содержащая оборудование цифрового разветвления (ОРЦ), обеспечивающее организацию каналов меж­ду любыми оконечными станциями. На рис. 10.8 показаны некото­рые возможные варианты организации сети с использованием СР, а на рис. 10.9,а— схема перераспределения каналов, приходящих с четырех направлений О, 1, 2 и 3 (режим «квадрат»). Стрелками показаны связи между различными направлениями, а буквами k, тип обозначено число каналов, организуемых между соответст­вующими направлениями. Очевидно, должно выполняться условие & + m + n = 30. Оборудование цифрового разветвления может быть включено в режиме «треугольник» (рис. 10.9,6), когда происходит перераспределение 15-канальных групп между различными на­правлениями. При этом с целью согласования временных спектров предусмотрен сдвиг 16-канальной группы одного направления на половину цикла.

На оконечных станциях обычно устанавливается стойка линей­ного и каналообразующего оборудования (СОЛК), на которой размещается оборудование для двух систем.

Каждая из станций ОС, ЦС или СР может быть питающей. Расстояние между ними может достигать 90 км (для кабеля с жи­лами диаметром 0,9 мм) или 110 км (для кабеля с жилами диа­метром 1,2 мм). Число НРП в секции не должно превышать 28.

Временной спектр системы ИКМ-ЗОС аналогичен временному спектру ИКМ-30, что обеспечивает возможность их совместной ра­боты.

Литература: Осн. [4] стр. 4 – 9

Доп. [2] стр. 11-38

Контрольные вопросы:

1.Структурная схема оконечной станции ЦСП (тракт передачи).

2.Структурная схема оконечной станции ЦСП (тракт приема).

3.Структурная схема ИКМ-15.

4.Тракт передачи.

5.Тракт приема.
