Автоматические регулировки в регенераторе

В практической схеме регенератора кроме преобразований, поясняемых на рис. 15.23 и 15.24, необходимо дополнительно обеспечить выполнение следую­щих условий:

1) форма символов цифрового сигнала на входе ПУ должна быть такой,
чтобы отсутствовали межсимвольные искажения первого рода;

2) при всех возможных колебаниях размаха сигнала (см. рис. 15.24, а)
должно поддерживаться определенное отношение между , при кото­ром обеспечивается наибольшая защищенность цифрового сигнала от флуктуационных помех (ниже будет показано, что оптимальным является ).

Для устранения межсимвольных искажений первого рода, как показано в параграфе 15.3, необходимо использовать корректор кабеля, который с уче­том разброса длин участков регенерации целесообразно выполнять в виде двух корректоров:

первый-постоянный корректор (постоянный линейный вырав­ниватель, если использовать терминологию аналоговых систем передачи),

вто­рой-переменный корректор (переменный линейный выравниватель). В ана­логовых МСП для подстройки переменного корректора используется информация об уровне сигнала контрольной частоты (КЧ) и система автомати­ческой регулировки уровня АРУ-КЧ. В регенераторах цифровой МСП для под­стройки переменного корректора также можно использовать систему АРУ, ко­торая в данном случае работает в зависимости от изменения максимального напряжения импульсов (см. рис. 15.24, а).

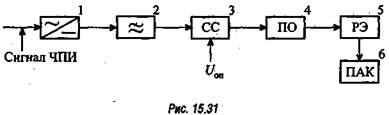

Типовая схема блока АРУ представлена на рис. 15.31. Для выделения оги­бающей цифрового сигнала, которая отображает изменение его амплитуды, ис­пользуется пиковый детектор (ПД) 1 и фильтр нижних частот 2. В схеме срав­нения (СС) 3 постоянное напряжение, пропорциональное , сравнивается с опорным напряжением , Далее сигнал ошибки с помощью преобразовате­ля ошибки (ПО) 4 преобразуется в воздействие, которое меняет параметры ре­гулирующего элемента (РЭ) 5 и тем самым изменяет усиление переменного ам­плитудного корректора (ПАК) 6, который и обеспечивает постоянство амплитуды цифрового сигнала на входе порогового устройства. В качестве ре­гулирующих элементов можно

использовать и те, которые были отвергнуты

в АСП из-за своей заметной нелинейности (см. параграф 10.3), например по­лупроводниковые диоды, транзисторы и варикапы. Динамическое сопротивле­ние (емкость) этих элементов зависит от режима работы по постоянному току, ко­торый меняется в зависимости от напряжения ошибки (напряжения смещения). Поддержание равенства при действии дестабилизирующих факторов можно обеспечить с помощью автоматической регулировки или с помощью автоматической регулировки . Как правило, применяется второй вариант, при этом система автоматической стабилизации (регулировки) вели­чины одновременно используется и для работы переменного корректора частотных искажений, т.е. одновременно изменяется как коэффициент усиле­ния, так и ЧХ усилителя-корректора.
