Реальные мультиплексоры могут выполнять лишь часть тех функций, которыми обладает полная схема. Перечень функций, которыми обладает данный мультиплексор, определяется его конфигурацией. В относительно простых мультиплексорах конфигурация неизменяема, как правило, она задается заказчиком оборудования в соответствии с теми сетевыми задачами, которые призван решать данный мультиплексор. В более сложных, модульных конструкциях, конфигурация может изменяться добавлением и сменой определенных модулей - блоков, реализующих те или иные функции. Конфигурацию многих мультиплексоров можно изменять на уровне программного обеспечения системы управления. Относительно дорогие мультиплексоры, с возможностью широкого наращивания функций, обычно применяют на интенсивно развивающихся сетях.
Следует отметить, что блоки структурной схемы мультиплексора практически никогда полностью не совпадают с функциональными блоками. Состав структурных блоков зависит от элементной базы, от особенностей производства и ряда других обстоятельств.
Рассмотрим наиболее часто встречающиеся конфигурации синхронных мультиплексоров. На рис. 8.5 приведена конфигурация мульти- плексора, который обеспечивает функцию трансляции, позволяющую контейнерам VC-3, 4 проходить транзитом между сетями, основанных на блоках AU-4. В международных рекомендациях такая конфигурация определена как регенератор.
Однако, в общем случае, функцию регенератора может выполнять более простая конфигурация, состоящая из двух блоков, содержащих функции SPI и RST, и соединенных между собою в эталонной точке С (см. рис. 8.2).
На рис. 8.6,а представлена конфигурация терминального (оконечного) мультиплексора, обеспечивающего простую функцию группообразования, т.е. объединения сигналов доступа в синхронный транспортный модуль STM-N. Конфигурация лишена функций коммутации (LPC, НРС), поэтому размещение каждого из компонентных сигналов в синхронном потоке оказывается фиксированным. Конфигурация терминального мультиплексора с функциями коммутации (рис. 8.6,5) обеспечивает гибкое назначение любого потока доступа на любую позицию в модуле STM-N. Однако стоимость таких мультиплексоров оказывается значительно выше, чем имеющих конфигурацию, соответствующую рис. 8.6,а.
На рис. 8.7 приведены конфигурации мультиплексоров-концентраторов, отличающиеся отсутствием (а) или наличием (б) функции коммутации потоков высокого уровня (НРС). Такие мультиплексоры обеспечивают возможность объединения нескольких потоков STM-M в один поток STM-N более высокого уровня. Наличие функции коммутации за счет перераспределения потоков VC позволяет объединять несколько частично заполненных потоков STM-N в один поток того же уровня.
Наиболее часто используемые на сети мультиплексоры - мультиплексоры ввода-вывода. На рис. 8.8 показаны две возможные конфигурации таких мультиплексоров. Первая из них (рис. 8.8,а) обеспечивает доступ к составляющим проходящего потока STM-N
через плезиохронные интерфейсы низкого уровня. Функция НРС может либо использовать сигналы VC-4,3 в сигнале STM-N в качестве окончания нагрузки в данном пункте, либо объединять их для дальнейшей передачи.
Она также позволяет вводить генерированные в данном пункте сигналы VC-4,3 на любую свободную позицию синхронных модулей STM-N. Функция LPC соединения трактов низкого порядка позволяет использовать контейнеры VC-2,1 (полученные от разборки контейнеров высокого уровня) в данном пункте в качестве окончания нагрузки или преобразовывать их обратно в исходящие контейнеры высокого уровня. Функция LPC позволяет также направлять генерированные в этом пункте контейнеры VC-2,1 на любые позиции исходящих контейнеров VC-3, 4.

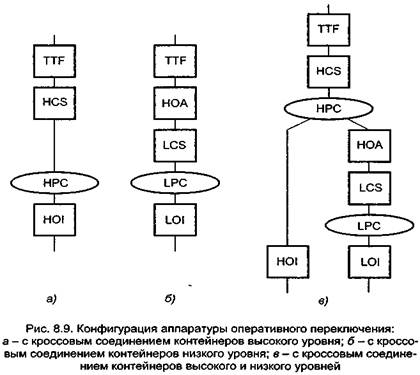

Наиболее сложными (и дорогими) являются мультиплексоры кросс-коннекторы (аппаратура оперативного переключения АОП), некоторые конфигурации которых показаны на рис. 8.9. Помимо относительно мощных блоков функций НРС и LPC соединения трактов низкого и высокого уровней, эти мультиплексоры снабжаются большим количеством блоков с функциями интерфейсов (блоками TTF, HOI и LOI). Кроме того, в конфигурацию АОП вводятся функции LCS и HCS - контроля соединения трактов низкого и высокого уровня. Конфигурации АОП соответствует рис. 8.9,а, которая обеспечивает кроссовое соединение только потоков высокого уровня. Внешний доступ к контейнерам осуществляется посредством блоков TTF для интерфейсов STM-N или HOI для интерфейсов потоков доступа. В первом случае используется функция контроля соединения трактов высокого уровня HCS.
Конфигурация АОП, представленная на рис. 8.9,6, обеспечивает кроссовое соединение только потоков низкого уровня. Внешний доступ к контейнерам осуществляется посредством блоков TTF и НОА для интерфейсов STM-N или функций LOI для интерфейсов потоков доступа. В первом случае используется функция контроля соединения трактов низкого уровня LCS.
Наконец, на рис. 8.9,в показана конфигурация АОП, которая обеспечивает кроссовое соединение потоков любых уровней. Представление контейнеров VC-3,4 к функции НРС обеспечивается с помощью функций TTF и HOI для сигналов STM-N и потоков доступа соответственно. Представление контейнеров VC-2,1 к функции соединения трактов низкого уровня LPC из функции соединения трактов высокого уровня НРС осуществляется посредством функции сборки контейнеров НОА. Представление контейнеров низкого уровня к функции LPC осуществляется с помощью блока функций интерфейса тракта низкого уровня LOI. Заметим, что как в конфигурациях АОП, так и в других, управление функциями соединения трактов осуществляется с помощью функции управления оборудованием SEMF.
