Решение.

Пример.

От трансформаторной подстанции с номинальным напряжением на низкой стороне 380/220 Впроложена электрическая сеть на строительную площадку (рис. 4). Электродвигатели, указанные на схеме — короткозамкнутые, асинхронные, осветительная нагрузка — симметричная.

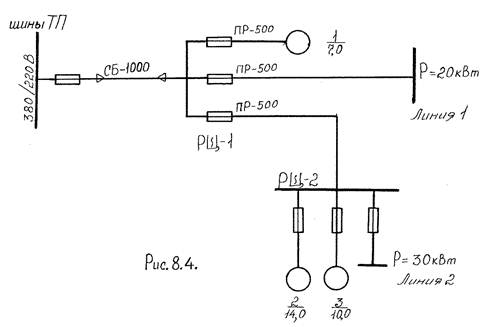

Рис. 4. Расчетная схема электрической сети

Сеть предполагается выполнить:

1) от шин ТП до щитка РЩ-1 четырехжильным кабелем с медными жилами, проложенными по стене;

2) от щитка РЩ-1 до щитка РЩ-2 проводом в газовых трубах;

3) все остальные сети — изолированным проводом.

Характеристики асинхронных короткозамкнутых электродвигателей и их работы

Характеристики Электродвигатели

Мощность, кВт

Кратность пускового тока

Коэффициент полезного действия

Коэффициент мощности

Коэффициент загрузки

Нагрузка осветительной линии 1 составляет 20 кВт, линии 2 — 30 кВт. Требуется подобрать плавкие вставки предохранителей и выбрать необходимые сечения проводов и кабелей. При расчете необходимо учесть, что электродвигатель 1 может быть перегружен.

Электродвигатель 1.

Номинальный ток двигателя

Определяем ток плавкой вставки

Принимаем стандартную плавкую вставку на ток 35 А.Ввиду того, что электродвигатель 1 подвержен нагрузкам, проводка к нему должна быть защищена от токов перегрузки. Тогда I_доп ˃ 1,25·I_п.вст = 44 А.По прил. 3 выбираем сечение медного провода 6 мм².

Электродвигатель 2.

С учётом коэффициента загрузки

Ближайшая стандартная плавкая вставка

По потребляемому току определяем сечение медных изолированных проводов S = 2,5 мм². Для S = 2,5 мм², = 27 А.

Проверяем выбранное сечение на защиту от токов короткого замыкания:

Электродвигатель 3.

тогда = 60 А.

Выбираем сечение S = 1,5 мм², = 20 А.

Проверяем на защиту от токов короткого замыкания

Осветительная линия 1.

= 35 А, S = 4 мм², = 36 А.

Проверка на защиту от токов короткого замыкания

Берем к прокладке сечения фазных проводов 4 мм², а нейтрального – 2,5 мм².

Осветительная линия 2.

= 60 А, S = 6 мм², = 46 А.

Проверка на защиту от токов короткого замыкания

Берем к прокладке сечения фазных проводов 6 мм², а нейтрального – 4 мм².

Прокладка в газовых трубах между РЩ-1 и РЩ-2:

I = 22,6 + 17 + 45 = 84,6 A, S = 25 мм², = 90 А.

Проверим на действие токов короткого замыкания

Принимаем к прокладке фазные провода с сечением 25 мм², а нулевой провод сечением 16 мм².

Четырёхжильный кабель от ТП до РЩ-1

I =0,9·(22,6 + 17 + 45 + 14,4 + 30) = 116 A,

S = 50 мм², = 130 А,

Выберем из условия селективности.

Проверим на действие токов короткого замыкания

Выбираем кабель марки СБ сечением (3х50−1х25) мм².
