Арифметико-логическое устройство

Приведём рассмотренную ранее структурную схему процессора:

Рисунок 71. Структурнач схема процессора

Обозначения:

АЛУ – арифметико-логическое устройство (соответствует ОБ)

УУ – управляющее устройство (соответствует УБ)

РП – регистровая память – сверхоперативное запоминающее устройство.

ИФП – интерфейс процессора (с его помощью осуществляется обмен данными процессора с внешней средой, которая условно обозначена в виде системной шины - СШ)

АЛУ – устройство выполняющие арифметические и логические операции, как программно, так и аппаратно.

В нашем курсе нам наиболее интересно – аппаратное выполнение.

АЛУ может быть создано как единое устройство – сложное универсальное АЛУ, так и как совокупность нескольких независимых блоков. Последний вариант наиболее распространён.

Рассмотрим структуру АЛУ в этом случае.

Рисунок 72. Структурная схема АЛУ

Обозначения:

Дв∑ - двоичный сумматор;

Дес∑ - десятичный сумматор;

Умн – умножитель;

СОЛО – схема однобайтовых логических операций.

Каждый из блоков задействует РП и управляет одним из УС -

Двоичный сумматор

Требования предъявляемые при кодировании операндов в вычислительных процессах:

• Арифметические операции должны сводится к логическим;
• Алгебраические операции должны сводится к алгебраическим (разница между ними в знаковом разряде);
• Знаковые разряды при алгебраических операциях должны обрабатываться так же, как цифровые;
• Сигнал переполнения разрядной сетки должен формироваться аппаратно и весьма просто.

Рассмотрим два одноразрядных двоичных числа: А и В.

А В S P

0 0 0 0

0 1 1 0

0 0 1 0

0 1 0 1

Таблица 2

S – сумма – аналог сложению по модулю два -

Р – сигнал переноса – аналог конъюнкции -

Операции, рассмотренные выше, могут быть реализованы на двоичном полусумматоре.

Функциональная схема:

Рисунок 73. Функциональное обозначение полусумматора

Структура полусумматора:

Рисунок 74. Логическая схема полусумматора

Рисунок 75. Функциональная схема одноразрядного двоичного сумматора:

Рисунок 76. Структурная схема одноразрядного двоичного сумматора ОДС

Таблица 3

Отметим, что представление числа в ЭВМ зависит от формата и формы.

Существует два основных формата:

• Представление двоичного числа в виде числа с фиксированной запятой (1, 43567, 78 и т.д.);
• Представление двоичного числа в виде числа с плавающей запятой (0.123, 123 и т.д.).

Две формы представления чисел:

• Без знаковая запись;
• Знаковая запись.

Беззнаковое представление ЧФЗ.

Рассмотрим представление ЧФЗ типа правильная дробь:

Рисунок 77. Формат беззнакового ЧФЗ

Рассмотрим связь индекса числа с весом:

Nmax =1-000…01

n

Nmin = = 00000…01

n

При этом:

Диапазон в формате ЧФЗ.

Рисунок 78. Диапазон представления ЧФЗ

Разрешены не все значения, т.к. система дискретна, а значения с шагом

∆чфз – абсолютная ошибка

∆чфз = =

δ - относительная ошибка

δ =

δmin = = =

δmax = = / = 0.5

δ(0.5) = =

Из этого следует, что рекомендуемый диапазон представления ЧФЗ типа правильная дробь (в этом случае можно говорить о нормализованной правильной дроби):

0,5 N < 1

Рисунок 79. Рекомендуемый диапазон представления ЧФЗ типа «правильная дробь»

Рассмотрим представление ЧФЗ типа целое число:

Рассмотрим связь индекса числа с весом:

Nmin = 1

Nmax = -1

Диапазон в формате ЧФЗ:

Рисунок 80. Диапазон представления ЧФЗ типа «целое число»

Разрешены не все значения, т.к. система дискретна, а значения с шагом «единица»

∆чфз = 0,5

δmin = = = (единицей можно пренебречь в случае если «n»

достаточно велико)

δmax = = 0.5/1 = 0.5

δ( ) = =

Из этого следует, что рекомендуемый диапазон представления ЧФЗ типа целое число (т.е. условия нормализации):

N < Nmax

Особые ситуации, возникающие при представлении ЧФЗ:

• 0 N < Nmin – «машинный ноль»

• Переполнение разрядной сетки.

Признаком переполнения является перенос из левого старшего разряда.

Знаковое представление ЧФЗ

signN

n

Соответственно диапазон представления числа уменьшается на единицу (один разряд идёт на представление знака).

В этом случае зону «машинного нуля» можно представить:

-Nmin < Z < Nmin

При переполнении разрядной сетки, как уже было сказано раньше, перенос идёт в старший левый разряд, т.е. знаковый. Следовательно, в этом случае возможна смена знака.

ЧПЗ типа правильная дробь.

Nmax= 1 -

Nmin = -Nmax = -1

∆чфз = =

δmin = =

δmax = = /( -1) -

δ(0.5) = =

Рисунок 81. диапазон представления ЧФЗ со знаком

ЧПЗ типа целое число.

Nmax = - 1

Nmin = - ( - 1)

∆чфз = 0,5

δmin = =

δmax = = -

δ( ) = =

Подводя итог можно отметить один из самых главных недостатков представлен6ия числа в формате ЧФЗ: слишком длинная запись

Представление ЧПЗ

В этом формате число выглядит следующим образом:

N = M * (стандартный формат)

M – мантисса – представляет собой ЧФЗ типа правильная дробь

Р – порядок – представляет собой ЧФЗ типа целое число

Модель представления числа в формате ЧПЗ

signM

signP

L = n + m +2

Рисунок 82. Формат представления ЧПЗ

Nmax = Nmax * =

Nmin = Nнормализ.min * = 0.5 * =

Из этого следует, что диапазон представления ЧПЗ:

N < (значения отличаются лишь разрядной сеткой порядка)

∆чфз = =

δmin = = /

δmax = = =

Кроме такого представления ЧПЗ существует и другое:

N = M *

На практике используется основание q со следующими значениями:

q = 2, 4, 8, …

Как и при работе с ЧФЗ, при работе с ЧПЗ возможны следующие особые ситуации:

• Появление «машинного нуля»
• Переполнение5 разрядной сетки мантиссы и порядка

Кодирование

Кодирование операндов со знаком в вычислительном процессе можно осуществить в трёх типах кодов:

• Прямой
• Обратный
• Дополнительный

Прямой код - ПК

Является стандартной формой числа при её хранении и пересылке. Данный код даёт возможность оценить операнд без его вычисления.

Код не применим для выполнения операций:

ПК не удовлетворяет требованию о том, что знаковые разряды при алгебраических операциях должны обрабатываться так же, как цифровые.

Поэтому ПК более применим для без знаковых операций, а именно для:

• Упорядочивания элементов множества
• Хранения и передачи операндов
• Вычисления адреса

Обратный код

Свойства:

• - обратный код от обратного кода равен прямому коду
• ∑ОК = ОК∑ - сумма обратного кода равна обратному коду суммы

Рассмотрим переход от прямого кода к обратному:

Переход возможен при использовании операции «сложение по модулю два».

Рисунок 83. Сумматор по модулю 2

Таблица 4

А	В	А В

Рисунок 84. Схема преобразования ПК в ОК

Основа схемы:

Рисунок 85. Многоразрядный сумматор по модулю 2

Данную схему можно представить также следующим образом:

Рисунок 86. Функциональная схема преобразователя ПК в ОК

Рисунок 87. Структурное обозначение преобразователя ПК в ОК

Разберём несколько примеров на ОК:

Пример 1.

Пример 2.

На Примере 2 видно, что если при сложении обратных кодов происходит перенос из старшего знакового разряда, то происходит добавление единицы к младшему разряду, что усложняет и удлиняет запись.

Для того чтобы рассмотреть ещё одно свойство ОК, следует вспомнить о требованиях Рутисхаузера:

• Требование единственности: любое число должно отображаться единственным образом;
• Требование упорядоченности: большей десятичной цифре соответствует комбинация с большим весом;
• Четность: четным десятичным цифрам соответствуют четные двоичные комбинации. Признаком четности двоичной комбинации является значение правого младшего разряда. Если правый разряд равен «нулю» - комбинация является четной, правый разряд, равный «единице», соответствует нечётной комбинации;
• Требование весомозначимости: вес кодовой комбинации соответствует значению десятичной цифры;
• Требование дополнительности: при сложении двоичных и десятичных цифр перенос, возникающий при сложении десятичных цифр, должен иметь вес при сложении соответствующей им кодовой комбитнации.

ОК:

Т.е. в ОК требование единственности не выполняется.

Это утверждение справедливо и для ПК:

Подводя итог сформулируем недостатки ОК:

• Имеет две формы записи «машинного нуля»
• При сложении операндов в ОК в случае переноса из знакового разряда происходит добавление единицы, что увеличивает время сложения.

Дополнительный код

ДК отрицательного числа можно просчитать быстрее если пользоваться следующим алгоритмом: просматривается число с право на лево, нули остаются без изменения, так же как и первая встречающаяся единица, остальные же инвертируются.

Свойства:

• - дополнительный код от дополнительного кода равен прямому коду
• ∑ДК = ДК∑ - сумма дополнительного кода равна дополнительному коду суммы

Рассмотрим переход от прямого кода к дополнительному.

Схема преобразования.

Рисунок 88. Функциональная схема преобразователя ПК в ДК

Рисунок 89. Структурное обозначение преобразователя ПК в ДК

Т.е. код нуля одинаков и для положительных и для отрицательных чисел. В ДК соблюдается требование единственности.

В отличие от ОК, если возник перенос из знакового разряда, в ДК этот перенос пренебрегается, т.е. не происходит удлинение процесса.

Рассмотрим несколько примеров на ДК:

Пример 1.

Пример 2.

Несомненным плюсом ОК и ДК является легкое обнаружение переполнения разрядной сетки, если мы работаем с числами со знаком.

Признаком переполнения в этом случае является: (n (n – 1)) = 1

В случае если (n (n – 1)) = 0, то перенос отсутствует.

Продолжим рассматривать реализацию основных арифметических операций с помощью операционных элементов.

Параллельный сумматор

Такой сумматор значительно быстрее последовательного, в котором сложение происходит разряд за разрядом.

Приведём комбинационную схему параллельного сумматора:

Рисунок 90. Параллельный сумматор

На вход сумматора подаются два двоичных числа: А и В.

N – ый сумматор обрабатывает знаковые разряды, остальные (n-1) – числовые.

Сложение идёт на ОДС. Возникающий перенос в младших разрядах учитывается в старших.

Схема приведена для А и В, заданных в дополнительном коде.

Приведённую выше схему можно представить в виде:

Рисунок 91. Структурное обозначение параллельного сумматора

Данный сумматор представляет собой арифметико-логическое устройство.

Данная комбинационная схема не обладает функцией памяти, поэтому на выходе сумматора зачастую помещают РОН, в котором и запоминается результат сложения.

Рисунок 92. Сумматор с памятью

В схеме выполняется операция А +В = S.

Для выполнения операции (А – В) следует учесть (А – В) = (А + (-В)), т.е. для осуществления вычитания у вычитаемого инвертируется знак.

Встаёт вопрос о возможности сложения ряда чисел, т. как возможно осуществить операцию : А1 +А2 + А3 + … +Аm.

Эту операцию возможно осуществить с помощью накапливающего сумматора.

Для его реализации требуется запоминание более чем одного байта информации, т.е. необходима последовательность триггеров – регистр, состоящий из “n” триггеров типа D для запоминания “n” разрядного слова.

Регистр D – типа.

Рисунок 93. Триггер задержки

Рисунок 94. N – разрядный регистр

Рисунок 95. Накапливающий сумматор

Рг.Акк. – регистр – аккумулятор – накапливающий элемент

Работа Рг.Акк. происходит следующим образом:

• Регистр обнуляется
• При подачи А1 в память регистра заносится Рг.Акк. = А1
• При подачи А2 регистр переопределяет своё значение Рг.Акк = Рг.Акк. + А2 и т.д.
• При вводе сигнала окончания счётчик подсчитывает число тактов.

Рисунок 96. Счетчик тактов

Через N слагаемых СТ =0 и соответственно Z принимает значение Z = 0, что служит сигналом окончания суммирования.

Универсальный сумматор

Рисунок 97. Универсальный сумматор

МПР (2) – мультиплексор с организацией (2 1) введён, чтобы накапливающий сумматор функционировал, как сумматор с памятью.

Рисунок 98. Структурное обозначение универсального сумматора

Рисунок 99. Четырехразрядный сумматор

Десятичный сумматор

Обработка десятичных чисел – одна из самых распространенных операций. Десятичный сумматор выполняет операции над десятичными числами, в том числе и со знаком.

Для записи одного десятичного числа требуется 4 разряда.

Требования Рутисхаузера:

1. Требование единственности.

2. Требование четности (четное десятичное число соответствует четному двоичному числу).

3. Требование упорядоченности (десятичной цифре с большим значением соответствует двоичная комбинация с большим весом).

4. Требование весомозначимости (вес двоичного числа равен весу цифры).

5. Требование дополнительности (перенос при сложении десятичных цифр проявляется при сложении их двоичных эквивалентов).

Код «8-4-2-1» не удовлетворяет требованию дополнительности, поэтому он используется только для представления. А для арифметических операций используется код «8-4-2-1 +3» - это самодополняющийся код. Этот код образуется при добавлении тройки к любой цифре в «8-4-2-1».

Самодополняющийся код выполняет требование дополнительности, но у него нарушаются требования четности и весомозначимости.

{A_k} – A_k в самодополняющемся коде (СДК).

Преобразование в СДК:

{A_k}=A_k+3

SM – четырех разрядный двоичный сумматор.

Обратное преобразование:

- добавляем 13, но перенос не учитываем.

(дополняем число до 16)

Пример: A_k=9, {A_k}=12

12+13-16=9

Рисунок 100. Прямой и обратный преобразователи СДК в ПК

Желательно чтобы:

1) A_k=5, B_k=6; A_k+B_k=11

{A_k}=8 (1000),

{B_k}=9 (1001);

1000 - 8

+1001 - 9

10001 - 17, а в СДК должно быть 14 (11+3).

• Если при сложении появился перенос, то нужно к десятичному числу прибавить 3, чтобы получить .

2) A_k=3, B_k=4; A_k+B_k=7

{A_k}=6 (0110),

{B_k}=7 (0111);

0110 - 6

+0111 - 7

1101 – 13

• При отсутствии переноса, если из результата вычесть 3, то получим .

Такая коррекция носит название арифметической коррекции. Она обязательно присутствует при сложении десятичных чисел.

Для построения десятичного сумматора используют два четырех разрядных сумматора:

Рисунок 101. Функциональная схема одноразрядного десятичного сумматора

Состав:

2 четырехразрядных сумматора SM₁ и SM₂, 2 преобразователя прямого кода в СДК на входе, обратный преобразователь на выходе.

Работа:

В прямом коде подаются десятичные цифры – на выходе прямой код суммы. В SM₁ складываются СДК A_k и B_k, из младшего десятичного разряда возможен перенос P₄. На выходе SM₁ – 5 полей: 4 – представление десятичной цифры; 1 – наличие или отсутствие переноса при сложении СДК.

SM₂ осуществляет арифметическую коррекцию: есть перенос +3, нет – -3(вычесть 3 = прибавить 13).

Если имеют место двухразрядные числа:

A₂A₁=A

+ B₂B₁=B

P₃S₂S₁=S

Рисунок 102. Двухразрядный десятичный сумматор

Умножитель

Умножение двоичных чисел:

A={a₄,a₃,a₂,a₁}, B={b₃,b₂,b₁};

A*B=

a₄ a₃ a₂ a₁

b₃ b₂ b₁

a₄b₁ a₃b₁ a₂b₁ a₁b₁

a₄b₂ a₃b₂ a₂b₂ a₁b₂

a₄b₃ a₃b₃ a₂b₃ a₁b₃

M₇ M₆ M₅ M₄ M₃ M₂ M₁

M₇ – перенос возникающий при сложении.

Состав умножителя:

• 12 коньнкторов
• 2 четырехразрядных сумматора.

Рисунок 103. Функциональная схема умножителя

Если b будет 4-х разрядным, то добавиться сумматор SM₃ и еще 4 коньюнктора. Если увеличить разрядность a, то увеличиться число сумматоров «снизу». Приведенная схема – есть умножитель модулей 4-х и 3-х разрядных чисел. Это комбинационная схема, т.е. обладающая максимальным быстродействием, но весьма сложная, по сравнению с программным умножением.

Если умножаемые числа со знаком, то к схеме добавляется сумматор по модулю два:

Рисунок 104. Определитель знака произведения

Вычисление логических условий

Вычисление логических условий – это операция отношения между операндами, а в простых случаях между операндами и константами.

Логическое отношение – >,<, ,=.

A сравнивается с k: где k – константа,

A={a₁,a₂,a₃,a₄}

Это вычисление осуществляется с помощью комбинационных схем.

1)A>7 x₁.

2)A 3 x₂.

3)A=0 x₃.

1) Если А больше 7 то, сигнал х₁=1.

Решение: х₁=а₄.

2)Если Аменьше или равно 3, то:

Рисунок 105. Схема вычисления нестрогого неравенства

3)Если А равно нулю, то:

Рисунок 106. Схема обнаружения нуля

Сравнение Аи В:

Вычисляются логические операции в каждом разряде

A={a_n,a_n-1,…,a₁}

B={b_n,b_n-1,…,b₁} Таблица 5

1) A=B

q_i=a_i b_i

r_i=

Рисунок 107. Схема обнаружения равенства операндов

Q=1 A=B

Q=0 A B

2) A B, A B- реализуются на комбинационном сумматоре.

0.A – положительное число

1.В – отрицательное число, переводим его в дополнительный код.

Рисунок 108. СОЛО на комбинационном сумматоре

Если А>В sign(A-B)=0

Если А<В sign(A-B)=1

Q=1 A=B

Плюсы: решение на арифметическом блоке.

Минусы: требуется дополнительная программа для введения знака разряда и перевода В в ДК.

Схема однобайтных логических операций (СОЛО)

Рисунок 109. Функциональное обозначение СОЛО

Идем от старших разрядов к младшим, если встречается один разряд больше другого – ответ автоматически.

Рисунок 110. Логическая схема СОЛО

R=0 A=B;

A<B.

R=1 A>B.

Плюсы: схема СОЛО проще и требует меньше времени, чтобы ответить на вопрос.

В процессор может входить блок контроля и диагностики, который отвечает за правильность протекания вычислительных процессов в процессоре.

Блок контроля и диагностики (БКД)

Блок отвечает на вопрос: существуют ли в передаваемых операндах ошибки.

Ошибка – когда из-за помехи единицу принимают за ноль, или ноль за единицу.

Для этой цели служат операционные элементы контроля.

Рисунок 111. Появление ошибки при передаче операндов

А={1101}

- число единиц в операнде нечетное.

Рисунок 112. Схема защиты операндов при параллельном ИФ

КР – контрольный разряд.

Если по линии квитанции передается 0 – ошибки нет; 1 – переспрос.

Диаграмма информационного слова, на пересечении информационные разряды:

Контрольный разряд внутри круга равен 0, если число единиц в круге четное.

Обычно КР ставятся на места в информационном слове, номера которых равны степени двойки.

КР на первой позиции группируется со всеми разрядами номер которых нечетный: 3,5,7 и т.д.

2-й КР контролирует группу, у которой единица присутствует во втором разряде: 3,6,7 и т.д.

3-й КР контролирует группу, у которой единица присутствует в третьем разряде: 5,6,7 и т.д.

В БКД входят также пороговые схемы, мажоритарные элементы, детекторы чисел.

Пороговая схема

Рисунок 113. Структурное обозначение ПС

На входе пороговой схемы действует n-разрядная шина. Назначение пороговой схемы сформировать на своем выходе 0 или 1. f=1, когда не менее чем на k входах из n будут единицы.

ПС₃²: Таблица 6

Рисунок 114. Логическая схема ПС₃²

Мажоритарные элементы

Мажоритарные элементы (МЭ) – это схема голосования, на выходе будет 1 когда проголосует половина +1 голос.

Это устройство используется как контролирующее.

Детектор чисел - срабатывает, когда ровно на К входах появляется “1”. Реализуется с помощью пороговых схем.

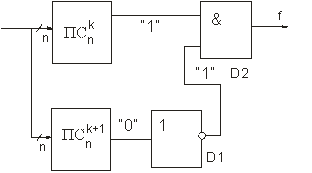

Рисунок 115. Схема детектора чисел

Если ровно на К входах подан код 1, f = «1».
