Определение таблицы, ее элементы. Виды статистических таблиц. Правила построения таблиц. Разработка макета таблицы. Графический способ изображения статистических данных. Основные элементы графика. Виды графических изображений, способы их построения и условия применения.
Для компактного и наглядного изложения результатов статистического наблюдения и их анализа применяются таблицы и графики.
Таблица – система строк и столбцов, на пересечении которых приводятся данные, характеризующие изучаемое явление.
Практикой выработаны определенные требования к составлению и оформлению таблиц.
1. Таблица по возможности должна быть краткой.
2. Каждая таблица должна иметь подробное название, из которого становится известно: а) какой круг вопросов излагает и иллюстрирует таблица; б) каковы географические границы представленной статистической совокупности; в) за какой период времени, которому они относятся; г) каковы единицы измерения (если они одинаковы для всех табличных клеток). Если единицы измерения неодинаковы, то в верхних или боковых заголовках обязательно следует указывать, в каких единицах приводятся статистические данные (тонн, штук, рублей и пр.).
3. Таблица может сопровождаться примечаниями, в которых указываются источники данных, более подробно раскрывается содержание показателей, даются и другие пояснения, а также оговорки в случае, если таблица содержит данные, полученные в результате вычислений.
4. При оформлении таблиц обычно применяются такие условные обозначения: знак тире (-) – когда явление отсутствует; х – если явление не имеет осмысленного содержания; многоточие (...) – когда отсутствуют сведения о его размере (или делается запись «Нет сведений»). Если сведения имеются, но числовое значение меньше принятой в таблице точности, оно выражается дробным числом (0,0).
Округленные числа приводятся в таблице с одинаковой степенью точности (до 0,1; до 0,01 и т.п.). Если в таблице приводятся проценты роста, то во многих случаях целесообразно проценты от 300 и более заменять отношениями в разах. Например, писать не «1000 %», а «в 10,0 раз».
Статистическая таблица состоит из следующих элементов:
1. Общий заголовок – отражает суть всей таблицы, содержит указание на характеризуемый признак объекта исследования, время, место наблюдения (иногда единицы измерения признака).
2. Подлежащее – характеризуемый в таблице объект исследования; находится, как правило, в левой части таблицы.
3. Сказуемое – система показателей, с помощью которых описывается объект исследования; располагается, как правило, в верхней части (слева направо) и представляет собой содержание граф таблицы.
4. Итоговая строка – может находиться в начале (тогда сопровождается нижеследующей строкой «в том числе») или в конце подлежащего. В тех графах итоговой строки, в которых по смыслу не могут быть подсчитаны результаты, ставится «Х».
5. Цифровые данные – количественная характеристика исследуемого объекта; в случае отсутствия данных ставится «…» или пишется «нет сведений», а в случае отсутствия типа явления ставится « – ».
Например, в табл. 1.3.1 представлена информация о внешней торговле России, выражать которую в текстовой форме было бы неэффективным.
Таблица 1.3.1. Внешняя торговля РФ за 2000 – 2006 годы, млрд. долл.
Показатель
2000
2001
2002
2003
2004
2005
2006
Внешнеторговый оборот
149,9
155,6
168,3
280,6
368,9
468,4
Экспорт
101,9
107,3
135,9
183,2
243,6
304,5
Импорт
44,9
53,8
76,1
97,4
125,3
163,9
Сальдо торгового баланса
60,1
48,1
46,3
59,9
85,8
118,3
140,7
в том числе:
со странами дальнего зарубежья
экспорт
90,8
86,6
90,9
114,6
210,1
261,1
импорт
31,4
40,7
48,8
77,5
103,5
138,6
сальдо торгового баланса
59,3
45,9
42,1
53,6
75,5
106,6
122,5
Выделяют несколько видов таблиц: простые, групповые (подлежащее которых содержит группировку) и комбинационные (в подлежащем группировка осуществляется по двум и более признакам, т.е. каждая группа содержит подгруппы). В статистике применяются также матрицы, правила построения и анализа которых определены в высшей математике.
Графическое представление статистической информации применяется для более наглядного отображения исследуемых процессов.
Статистический график состоит из следующих элементов:
Графический образ – геометрические значки, с помощью которых выражаются статистические показатели;
Поле графика – ограниченная плоскость, на которой располагается график;
Масштабные ориентиры – система мер и шкал, принятых для отображения данных.
Выбор вида применяемого графика зависит от отображаемых данных.
Использование графиков для изложения статистических показателей позволяет придать последним наглядность и выразительность, облегчить их восприятие, а во многих случаях помогает уяснить сущность изучаемого явления, его закономерности и особенности, увидеть тенденции его развития, взаимосвязь характеризующих его показателей.
Статистические графики можно классифицировать по разным признакам: назначению (содержанию), способу построения и характеру графического образа.
По содержанию или назначению можно выделить графики сравнения в пространстве, графики различных относительных величин (структуры, динамики и т.п.), графики вариационных рядов, графики размещения по территории, графики взаимосвязанных показателей. Возможны и комбинации этих графиков, например графическое изображение вариации в динамике или динамики взаимосвязанных показателей и т.п.
По способу построения графики можно разделить на диаграммы, картодиаграммы и картограммы.
По характеру графического образа различают графики точечные, линейные, плоскостные (столбиковые, почасовые, квадратные, круговые, секторные, фигурные) и объемные.
Примером диаграммы служит рис.1.3.1.
Рис. 1.3.1. Запасы нефти в отдельных странах в 1987 г.
Разновидностью столбиковой диаграммы является полосовая (ленточная) диаграмма, для которой характерны горизонтальная ориентация столбиков (полос) и вертикальное расположение базовой линии. Полосовая диаграмма особенно удобна в тех случаях, когда отдельные объекты сравнения характеризуются противоположными по знаку показателями (рис. 1.3.2).
Рис. 1.3.2. Добыча нефти в отдельных странах в 1986 г. по сравнению с 1970г. г.
Квадратные и круговые диаграммы менее наглядны, чем столбиковые и полосовые, что связано с трудностью визуальной оценки соотношения площадей. Поэтому внутри квадратов и кругов следует проставлять величины изображаемых показателей (рис. 1.3.3.). Еще меньшей наглядностью отличаются объемные диаграммы (например, в виде кубов), в которых лимитные размеры графического образа пропорциональны корням кубическим из сравниваемых величин.
Рис. 1.3.3. Численность населения Китая и Канады, млн. чел.
Основной формой структурных диаграмм являются секторные диаграммы (рис. 1.3.4). «Работающим» геометрическим параметром в секторной диаграмме удельных весов служит величина угла между радиусами: 1 % принимается на диаграмме равным 3,6°, а сумма всех углов, составляющая 360°, приравнивается к 100 %.

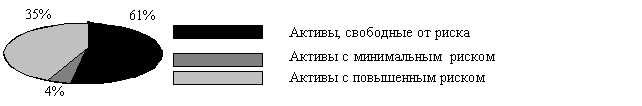

Рис. 1.3.4. Структура активов коммерческого банка по степени риска.
Для изображения экономических явлений, протекающих во времени, применяют динамические диаграммы. В отличие от диаграмм, отображающих сравнительные величины отдельных объектов или их структуры, в динамических диаграммах объектом отображения служат процессы.
Геометрически адекватной формой их отражения являются линейные координатные диаграммы (рис. 1.3.5..).
Рис. 1.3.5.. Уровень средней цены приватизационных чеков на торгах РТСБ, руб.
Рис.1.3.6. Распределение квартир по числу проживающих в них.
Для изображения вариационных рядов применяются линейные и плоскостные диаграммы, построенные в прямоугольной системе координат. При дискретной вариации признака графиком вариационного ряда служит полигон распределения (рис. 1.3.6.). Полигон распределения представляет собой многоугольник, абсциссами вершин которого являются значения варьирующегося признака, а ординатами – соответствующие им частоты.
