Определение причины вибрации может осуществляться по характеру колебаний. На рис. 7 показана запись вибрации нормально работающего оборудования. По вертикальной оси откладывалось виброперемещение системы, по горизонтальной – время (расстояние между двумя вертикальными одиночно стоящими полосами – 0,2с). На диаграмме видно характерная для сложных технических систем форма колебаний, состоящая из сложения колебаний нескольких независимых источников, наибольший из которых имеет частоту »12Гц. При возникшем дефекте на этом же оборудовании появляется ярко выраженная вибрационная составляющая дефектного элемента, имеющая частоту »2Гц (Рис.8).

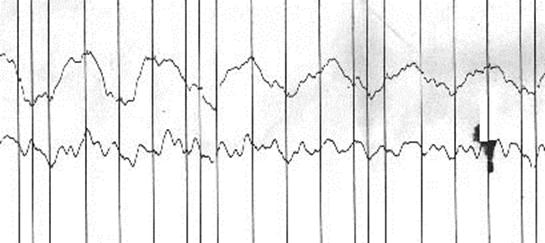

Рис. 7 Запись вибрации нормально работающего оборудования (вертикальная вибрация – вверху, горизонтальная - внизу).
Рис. 8 Запись вибрации оборудования обладающего дефектом (вертикальная вибрация – вверху, горизонтальная - внизу).
