Средства контроля вибрации

Для контроля вибрации могут использоваться различные системы. Как правило, они имеют в своем составе вибропреобразователь, усилитель сигнала, средства индикации и средства регистрации (рис.5).

Вибропреобразователь осуществляет перевод вибрационных перемещений в пропорциональный переменный электрический сигнал. Такие преобразователи называются акселерометрами. Чаще всего используются пьезоэлектрические акселерометры. Принцип действия таких устройств основан на свойстве пьезоэлектрических материалов вырабатывать электрический ток при возникновении деформаций. В качестве пьезоэлектриков чаще всего используется цирконат титанат свинца. Конструкция одного из акселерометров представлена на рисунке 6. В этом устройстве инерционная масса 5 прижатая с помощью винта 3 к пьезоэлементам 2 и корпусу, состоящему из основания 1 и крышки 4. При возникновении ускорения, вызванного, например, вибрационными колебаниями, начинает давить на пьезоэлемент или ослаблять первоначальное давление на него пропорционально величине ускорения. Пьезоэлемент деформируясь под действием приложенных сил начинает вырабатывать электрический ток, который двигаясь по контакту 6 попадает в измерительный тракт.

Усилитель служит для увеличения уровня электрического сигнала, что необходимо для передачи его на значительные расстояния.

Средства индикации позволяют проводить наблюдение за вибрационными характеристиками объектов, а средства регистрации для сохранения этих характеристик для дальнейшего анализа и экспертизы. В некоторых случаях средства регистрации или контроля могут отсутствовать.

На производстве наибольшее распространение получили универсальные приборы - измерители шума и вибрации, чаще называемые шумомерами. Эти приборы позволяют получать вибрационные характеристики объекта в приведенном виде, готовом для анализа на соответствие требованиям ГОСТов ССБТ.

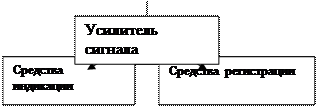

Рис.5 Типовая блок-схема виброизмерительного оборудования.

Рис.6. Преобразователь пьезоэлектрический виброизмерительный (акселерометр) ДН-4-М1.
