Оборудование для фотометрической сортировки

Дата добавления: 2014-04-25; просмотров: 1659; Нарушение авторских прав

Рисунок 18 - Фотометрический сепаратор

Компания Mogensen поставляет различные типы машин для сортировки различных типов минералов, таких, как:

- известняк, мрамор, тальк

- базальт

- гравий, кварц

- строительный мусор (напр.: кирпичный щебень, бетон)

- огнеупорные материалы (напр.: сырой магнезит, расплавленный магнезит).

Таблица 2 – Фотометрические сепараторы

Тип машины	Диапазон зернистости в мм	Производительность по загрузке в т/ч
MikroSort AK	< 2	1 - 3
MikroSort AF	2 - 10	3 - 10
MikroSort AX, AL, AP	5 - 40	5 - 40
MikroSort AS, AT	30 - 80	10 - 100
MikroSort AG, AH	80 - 250	90 - 200

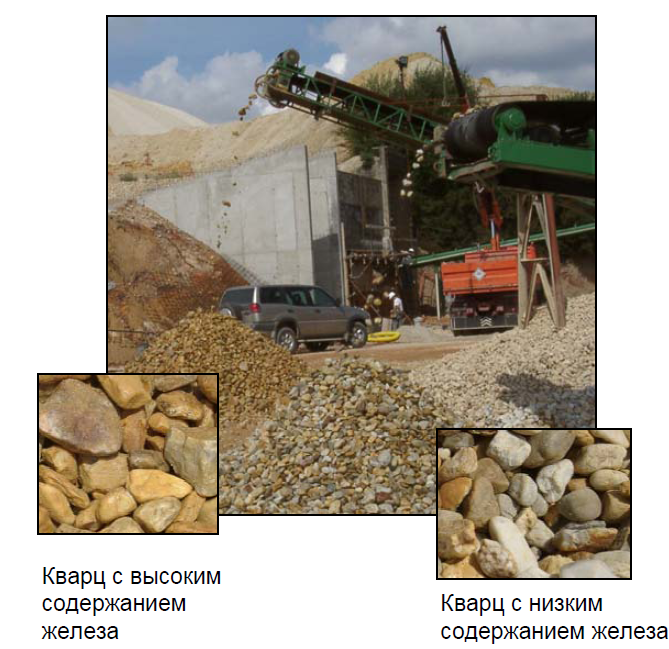

Сортировка кремнистой гальки. Благодаря сортировке белой и серой кремнистой гальки из разнородной смеси получают кварц с содержанием железа менее 0,05% (Рисунок 19). Такой кварц используется в качестве сырья в промышленности по производству кремния. Кварц расплавляется в плавильных печах в чистый кремний и служит в качестве исходного материала для силикона и особо чистого кремния для изготовления полупроводников или солнечных элементов. Размер зерен 30-100 мм, производительность 60 т/ч.

Рисунок 19 – Обогащение кварца

Рисунок 20 – Фотометрический сепаратор MikroSort AT 1223 компании Mogensen

Установка MikroSort AT 1223 (Рисунок 20) специально для сортировки разноцветных камней. Она снабжена двумя цветными строчными камерами, которые осматривают поток с двух сторон. Распознанные по цвету камни отбраковываются посредством сжатого воздуха с применением сверхбыстрых высокопроизводительных клапанов [http://www.mogensen.de/ru/pdf/Flyer_AT.pdf].

Рисунок 21 – Схема отделения кусков из потока

Проходной продукт, белый и серый кварц, отклоняется сжатым воздухом в сторону, коричневая кремнистая галька падает вниз напрямую (Рисунок 21).

Видео: http://www.youtube.com/watch?v=eRDr1totH70&feature=related.
