Интегрированный производственный комплекс и ГАП

Современное производство в рыночных условиях хозяйствования выдвинуло на передний план способность систематически повышать качество и обновлять продукцию. Наиболее перспективным направлением в этом плане является создание гибких автоматизированных производств (ГАП), которые способны быстро перестраиваться на выпуск новой продукции. ГАП должны работать под управлением системы управления (СУГАП), входящей в состав интегрированного производственного комплекса (ИПК), структура которого представлена на рис. 3.5.

Рис.3.5. Структура ИПК

Состав ИПК:

· АСУП – автоматизированная система управления предприятием;

· АСНИ - автоматизированная система научных исследований;

· САПР – система автоматизированного проектирования;

· АСТПП - автоматизированная система технологической подготовки производства;

· СУГАП – система управления гибким (переналаживаемым) автоматизированным или автоматическим производством;

· АСКИО - автоматизированная система контроля и испытаний объектов;

· МТО – материально-техническое обеспечение;

· БД – база данных.

Соединение отдельных автоматизированных подсистем с помощью локальной компьютерной сети в единую систему, создание программно-информационных интерфейсов и общей базы данных приводит к качественному скачку в производительности труда конструкторов, технологов и организаторов производства, к резкому увеличению подготовленных и обеспеченных заданий для ГАП и, в конечном счете, к росту потока готовой продукции.

Таким образом, в современном производстве должны быть автоматизированы все процессы по созданию изделий, начиная с разработки технического задания (ТЗ).

Создавать такую сложную систему следует поэтапно. В качестве первого этапа целесообразно создать подсистему САПР-АСТПП-ГАП.

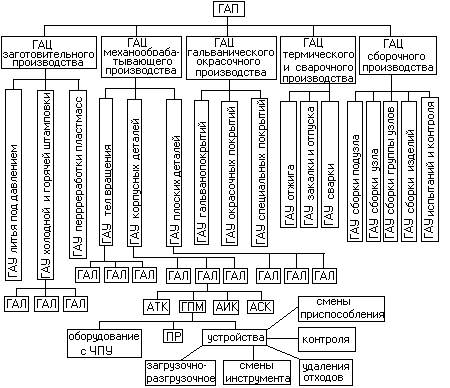

На рис. 3.6 приведена общая структурная схема ГАП. Сокращения на схеме означают: ГАЦ, ГАУ, ГАЛ – соответственно гибкий автоматизированный цех, гибкий автоматизированный участок, гибкая автоматизированная линия; ГПМ – гибкий производственный модуль; АТК – автоматические технические комплексы, в том числе транспортные; АСК – автоматические складские комплексы; АИК – автоматические измерительные комплексы; ЧПУ – числовое программное управление; ПР – промышленные роботы.

Рис.3.6. Структура ГАП

Вопросы для самоконтроля

1. Что понимается под внешней средой системы обслуживания? – уровень 1

2. Что является управляющей структурой СО? – уровень 1

3. Какие сведения содержат информационные потоки из внешней среды в управляющую структуру? – уровень 2

4. Что называется жизненным циклом СО? – уровень 1
