Знакомство с основными панелями КОМПАС-ГРАФИК

Инструментальная панель находится в левой части главного окна и состоит из двух частей.

В верхней части расположены девять кнопок переключателей режимов работы, а в нижней части - панель того режима работы, переключатель которого находится в нажатом состоянии.

Отдельные кнопки в правой нижней части имеют небольшой черный треугольник. При щелчке мышью на такой кнопке и удержании ее в нажатом состоянии некоторое время рядом с ней появляется новый ряд кнопок-пиктограмм с подкомандами.

Каждая панель соответствующего режима работы содержит до двенадцати кнопок-пиктограмм для вызова конкретной команды.

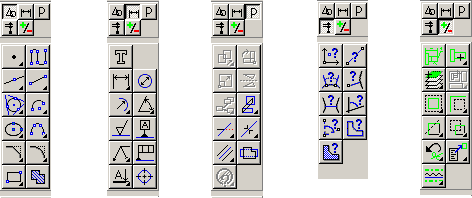

Основные панели показаны на рисунке 108, описание панелей дано в таблице 4:

1 2 3 4 5

Рис. 108

Таблица 4

	Инструментальная панель геометрии обеспечивает возможность начертить любую линию или фигуру любым стандартным типом линии, а также выполнить штриховку любой области.
	Инструментальная панель размеров и технологических обозначений. На этой панели расположены кнопки, позволяющие обратиться к командам простановки размеров и технологических обозначений. Для вызова какой-либо команды нажмите соответствующую кнопку панели.
	Инструментальная панель выделения. На этой панели расположены кнопки, позволяющие обратиться к командам выделения графических объектов документа и командам снятия выделения. Для вызова какой-либо команды нажмите соответствующую кнопку панели.
	Инструментальная панель измерений. На ней расположены кнопки вызова команд, позволяющих измерить длину объекта, расстояние или угол между объектами, площади и массо-центровочные характеристики объектов.
	Инструментальная панель редактирования содержит команды, позволяющие проводить редактирование элементов чертежа - копирование, масштабирование, поворот, сдвиг, зеркальное отображение, деформацию и многое другое.

В главном окне расположены строки атрибутов объекта.

Строка параметров объектов содержит значения характерных параметров элемента, который в настоящий момент редактируется или создается на чертеже. Например, при рисовании отрезка на ней отображается координаты начальной и конечной точек, длина отрезка и угол наклона, а также тип линии, которым этот отрезок будет вычерчен.

Строка текущего состояния отображает текущие параметры КОМПАС-ГРАФИК, а именно: вид (в чертеже), слой, масштаб отображения в окне, шаг курсора, координаты текущего положения курсора. Также там находятся кнопки управления объектными привязками, сеткой и локальными системами координат.

Строка сообщений подсказывает очередное действие для выполнения текущей команды или дает пояснения для элемента, на который в данный момент указывает курсор.

Ниже на рисунке 109 приведены атрибуты объекта (при вводе отрезка).

Рис. 109
