Запуск программы

Основные возможности КОМПАС-ГРАФИК

· геометрические построения средствами "электронного кульмана";

· редактирование изображения (сдвиг, повтор, копирование, масштабирование, деформация, симметрия и т.д.);

· форматирование текстовых надписей;

· оформление технических требований и основных надписей;

· сохранение типовых фрагментов чертежа и их перенесение в другой чертеж;

· использование библиотек типовых параметрических изображений;

· создание сборочных чертежей и т.д.

Запустить программу КОМПАС-3DLT можно щелкнуть ЛК мыши на пиктограмме (рис. 105) на рабочем столе Windows. Эта пиктограмма создается автоматически при установке системы на жесткий диск.

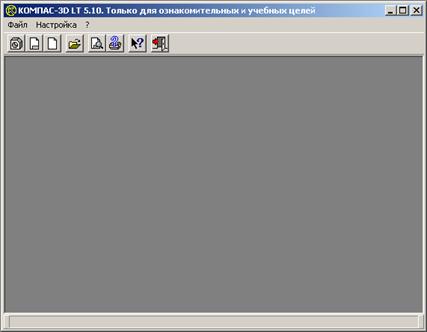

1. После запуска системы на экран появится главное окно системы, в котором пока нет ни одного открытого документа и присутствует минимальный набор командных кнопок (рис. 106).

Рис. 106

2. Щелкните мышью (ЛК) в строке меню на слове Файл. Появится выпадающее меню, в первой строке которого будет команда Создать. Укажите на нее курсором мыши. Выберите Лист (Файл >> Создать >> Лист). Возникнет изображение формата (М 1: 1) с основной надписью. Одновременно с этим в первой строке экрана появится извещение о присвоенном по умолчанию имени вновь созданного файла: Лист БЕЗ ИМЕНИ: 1.

Основные элементы рабочего окна программы КОМПАС-ГРАФИК(рис. 107)

Рис. 107

1. Заголовок окна - содержит название документа

2. Строка меню - в ней расположены все основные меню системы, в каждом меню хранятся связанные с ним команды.

3. Панель управления - в ней собраны команды, которые часто употребляются при работе с системой.

4. Кнопки управления окнами:

Кнопка, закрывающая окно.

Кнопка "Свернуть", щелчком по ней убирается окно с рабочего стола, при этом приложение продолжает выполняться.

Кнопка "Развернуть" увеличивает окно до размера экрана.

Кнопка "Восстановить" переводит окно в промежуточное состояние.

5. Панель переключения - производит переключение между панелями

6. Панель инструментов - состоит из нескольких отдельных страниц (панель геометрии, размеров, редактирования)

7. Строка состояния объекта - указывает параметры объекта

8. Текущие координаты

9. Поле чертежа с рамкой (формат А4)
