Пример приведения таблицы к четвертой нормальной форме

Пример приведения таблицы к нормальной форме Бойса—Кодда

Пример приведения таблицы ко второй нормальной форме

Пример приведения таблицы к первой нормальной форме

Структурная схема ПК

ИЛИ

И

Классификация рекламы табл.1.

Тема: Классификация рекламы

ТЕМА: Классификация телевизионной рекламы

Семантический (Общественный) интерфейс – она не является самостоятельным видом интерфейса и включает в себя и интерфейс командной строки, и графический, и речевой, и мимический интерфейс. Основная его отличительная черта – это отсутствие команд при общении с компьютером. Запрос формируется на естественном языке, в виде связанного текста и образов. По своей сути это трудно называть интерфейсом – это уже моделирование «общения» человека с компьютером.

Биометрическая технология («Мимический интерфейс») – эта технология возникла в конце 90-х годов XX века. Для управления компьютером используется выражение лица человека, направление его взгляда, размер зрачка и другие признаки. Для идентификации пользователя используется рисунок радужной оболочки его глаз, отпечатки пальцев и другая уникальная информация. Изображения считываются с цифровой видеокамеры, а затем с помощью специальных программ распознавания образов из этого изображения выделяются команды.

Реклама на телевидении и её особенности.

1. Преимущества, недостатки и ограничения ТВ рекламы.

2. Классификация видеороликов.

3. Основные правила размещения и создания ТВ-рекламы.

Преимущества ТВ-рекламы.

1. Одновременное визуальное и звуковое воздействие.

2. Динамика представляемого явления, процесса, что обеспечивает высокую степень вовлечения телезрителя и подталкивает его к последующему действию.

3. Мгновенность передачи.

4. Возможность выбирать конкретную целевую аудиторию.(в разнообразных тематических программах)

5. Личностный характер обращения.

6. Огромная аудитория.

7. Относительно низкие удельные затраты на один рекламный контакт.

Недостатки телерекламы.

1. Дороговизна.

2. Возможность переключения каналов.

3. Высокая стоимость изготовления и проката.

4. Режим реального времени. (только здесь и сейчас)

5. Блоковость подачи видеороликов.

Классификация телерекламы по содержанию и предназначению.

1. РекламныеВидеоРолики товаров и имиджа. Продолжительностью до 1-ой минуты.

2. РВР от 1-ой до 3-х минут для проката на выставках, переговоров и презентациях.(на ТВ практически не показывается, т.к. рассчитана на заинтересованную и подготовленную целевую аудиторию)

3. Рекламно-популярные фильмы о товарах с элементами познавательности от 3-х до 20 минут во внешнеторговой практике на выставках и презентациях. (На ТВ в тематических передачах).

4. Туристические ТВР. От 3-х до 20 минут для показа в офисах турфирм.

5. Рекламно-технические фильмы от 5 до 20 минут о товарах производственного назначения, технологиях, наукоемкой продукции используется во внешнеторговой практике, на выставках, переговорах, презентациях, на ТВ не показывается..

6. Престижные РВР. От 5 до 10 мин7 о фирмах, городах, регионах, обычно связанных с экспортом знаменитого товара. Чаще- во внешнеторговой практике.

Классификация по типу сюжета.

1. Описательные (информационные) – без использования эмоциональных приемов.

2. Благополучно-сентиментальные

3. Парадоксальные и шоковые.

Классификация по времени трансляции и по степени подробности изложения материала.

1. Блиц-ролики (15-20 секунд)

2. Развернутые ролики (свыше 30 секунд до минуты)

3. Рекламно-демонстрационные ролики. (от минуты)

Основные правила размещения ТВ рекламы.

1. В телепрограммах (радиопрограммах), не зарегистрированных в качестве специализирующихся, реклама не должна превышать 25% объема вещания в течении суток. Распространение рекламы одного и того же товара равно как и распространение рекламы о рекламодателе не должно осуществляться более, чем два раза, общей продолжительностью не более, чем 2 минуты в течении часа эфирного времени, радио и телепрограммы на одной частоте вещания.

2. Существует несколько классов передач, которые вообще запрещено прерывать рекламой.

А) Любые передачи, продолжительность которых составляет менее 15 мин

Б) Детские или религиозные передачи любой продолжительности.

С) Любые передачи, транслируемые в прямом эфире, перечень которых установлен ФЗ «О порядке освещения деятельности органов Государственной Власти в государственных Средствах Массовой Информации»

3. Передачи, продолжительностью от 15 до 60 минут могут прерываться рекламой не более 2 раз.

4. Образовательные передачи можно прерывать рекламой не чаще, чем один раз в течении 15 минут. Продолжительность рекламы не должна превышать 45 секунд.

5. ХУД ФИЛЬМЫ И РАДИОПОСТАНОВКИ НЕ МОГУТ ПРЕРЫВАТЬСЯ РЕКЛАМОЙ без согласия обладателей авторских прав на показ фильма

При использовании рекламы в виде наложения, в том числе и способом «бегущей строки», её размер не должен превышать 7% площади кадра.

Классификация рекламы необходима для упорядочения множества ее видов с целью анализа и применения. Основу классификации определяют средства рекламы. Средство рекламы — это способ представления рекламы с использованием какого-либо носителя или раздражителя для передачи информации в определенных форме и видах. Средство рекламы определяет, с помощью каких способов будут оказываться воздействие на потребителя для передачи ему рекламного сообщения.

К рекламным средствам относят: визуальные, акустические, графические, предметные, с воздействием на обоняние и их комбинации. По видам распространения реклама подразделяется следующим образом: печатная, аудио-визуальная, компьютеризированная наружная, по почте, на сувенирах, на транспорте, демонстрационная.

В общем случае реклама классифицируется по критериям, представленным в табл. 1. Носители рекламной информации, т.е. все то, что помогает сообщать о торговых предложениях возможным покупателям, представлены с таблице 2.

Специалисты выделяют шесть основных видов рекламы:

1) потребительская — рекламирует товары массового потребления и потребительские товары длительного пользования, а также потребительские услуги; ориентирована на СМИ с наиболее широкой аудиторией, а кроме того, использует специализированные газеты и журналы;

2) профессиональная — её цель заключается в продвижении непотребительских товаров и услуг, в число которых входят сырьё, деталь и дополнительное оборудование, производственная техника и технологии, страхование, офисное оснащение и канцелярские товары;

3) торговая — адресована тем, кто продаёт, т.е. в первую очередь оптовикам, агентам, импортёрам и экспортёрам; её особенностью является то, что товары рекламируются для перепродажи;

4) для розничных торговцев — занимает промежуточное положение между торговой и потребительской рекламой; основные её формы — это работа по заказам, т. е. По прямому ответу на рекламу, и продажа помимо магазинов;

5) финансовая — обслуживает банки, ипотеки, биржи, страхование и капиталовложения; она необходима при предоставлении или получении ссуд, при всех видах страхования, при продаже акций, для работы инвестиционных фондов, публикаций сведений об облигациях, пенсионных фондах и т. д.;

6) о найме — её целью является набор персонала; она существует в двух видах — реклама самих работодателей и публикации агентств по найму, получающих комиссионные при заполнении вакансий.

«Антирекламная реклама» имеет целью критику рекламы, её суть заключается в ироническом отношении к другим рекламным роликам и методам продвижения.

«Недобросовестная реклама», которая, к сожалению, ещё нередко встречается, наносит материальный ущерб или урон престижу фирм-конкурентов.

Значительные затраты на рекламные кампании иногда вынуждают фирмы отказаться от индивидуальной рекламы и прибегнуть к коллективной. Можно рекламировать, например, несколько продуктов, производимых на разных предприятиях (теннисная ракетка и спортивная обувь). Для того чтобы эта стратегия имела успех, необходимо, чтобы товары сочетались между собой и имели примерно общую целевую группу.

Для предприятий, производящих однородные продукты, имеет, смысл прибегнуть к совместной рекламе. В этом случае рекламируется не конкретное предприятие, а просто продукт, произведённый на разных предприятиях. Реклама совместная — реклама, выпущенная совместно производителем и продавцом, обычно магазином. При этом производитель делает продавцу скидку за предоставление товара своей марки в рекламе магазина.

Использование рекламы в различных секторах экономики имеет свои особенности. Рекламная деятельность предприятий по производству промышленной продукции основана на гипотезе, что покупка средств производства базируется на рациональных решениях, в центре находится передача информации. Реклама публикуется в основном в профессиональных изданиях.

Многие государственные предприятия, такие, как почта, железная дорога, некоторые предприятия культуры, церкви, партии профсоюзы, активно используют в последнее время рекламу. Такую рекламу называют обычно некоммерческой.

меньше или равно Т

Т.к. отдельных букв С и Т в раскрывающемся меню нет, их надо просто ввести в соответствующие поля диалогового окна (рис 3.5б).

Та же задача может быть решена другим способом: по полю ФИО в диалоговом окне Пользовательский автофильтрследует создать два условия, соединенные логическим ИЛИ

начинается с С

начинается с Т

При создании критериев можно использовать два символа шаблона: звездочка (*) и вопросительный знак (?).

Символ * используется для представления любой последовательности символов.

Символ ? ‑ для представления любого отдельного символа.

В таблице 3.1 даны примеры использования символов шаблона, удовлетворяющих таким критериям (пропускаемых фильтром):

Допустимы любые комбинации символов шаблона.

Таблица 3.1

УДАЛЕНИЕ АВТОФИЛЬТРОВ

Для удаления фильтра по столбцу нужно в раскрывающемся списке критериев этого столбца выбрать параметр Все. Для удаления всех действующих фильтров выберите команду Отобразить все из меню Данные >Фильтр. Стрелки раскрывающихся списков критериев удаляются при повторном выполнении команды Автофильтр из менюДанные >Фильтр.

КОМАНДА РАСШИРЕННЫЙ ФИЛЬТР

Команда Расширенный фильтр позволяет выполнять следующие операции:

§ создавать критерии с условиями по нескольким столбцам, связанным по правилу ИЛИ.

§ создавать критерии с тремя или более условиями для заданного столбца, связанными по крайней мере одним союзом ИЛИ.

§ создавать вычисляемые критерии.

Кроме того, команда Расширенный фильтр дает возможность автоматически извлекать строки и помещать их копии в другое место текущего рабочего листа.

ИНТЕРВАЛ КРИТЕРИЕВ

Команда Расширенный фильтр в отличие от команды Автофильтр требует задания критерия в отдельном интервале рабочего листа. Разместить его лучше выше или ниже списка.

Интервал критериев должен состоять не менее чем из двух строк. В первой строке размещаются заголовки столбцов, а во второй и в последующих строках - соответствующие критерии фильтра. Если не используются вычисляемые критерии, тозаголовки в интервале критериев должны точно совпадать с заголовками столбцов списка. Для этого можно выделить заголовки столбцов списка и скопировать их в первую строку интервала с помощью команд Копировать и Вставить из меню Правка.

Пример критерия с двумя условиями

Пусть из списка персонала, приведенного на рис 3.1 нужно выделить как работников с тарифом (столбец Тариф) выше 40 , так и работников, отработавших более 100 час (столбецОтработано час.).

Выполним следующие действия:

§ Вставим несколько строк для интервала критериев выше списка так, как это показано на рис.3.1.

§ Создадим интервал критериев в первых трех строках, как показано на том же рисунке.

§ Выполним команду Расширенный фильтриз меню Данные > Фильтри введемпараметры в соответствии с рис .3.6

§ Убедитесь, что установлен переключатель фильтровать список на месте, щелкните ОК

Рис .3.6

Результат фильтрации приводится на рис.3.7

По команде Расширенный фильтр, также как и по команде Автофильтр скрываются все строки, не удовлетворяющие критериям фильтра, выводятся номера строк в контрастирующем цвете, а в строке состояния выводится сообщение Фильтр: отбор.

На рис.3.7 в ячейках А1:В3 критерии записаны в виде обыкновенных меток. Под заголовком Тариф введено >40, под заголовком Отработано час. введено >100.

Обратите внимание, что критерии в данном примере располагаются на отдельных строках.

Интервал критериев может содержать любое число условий, которые интерпретируются следующим образом:

Условия на одной строке объединяются по правилу И

Условия на отдельных строках объединяются по правилу ИЛИ.

Рис.3.7

Пример критерия с условиями, объединяемыми по правилам И и ИЛИ одновременно.

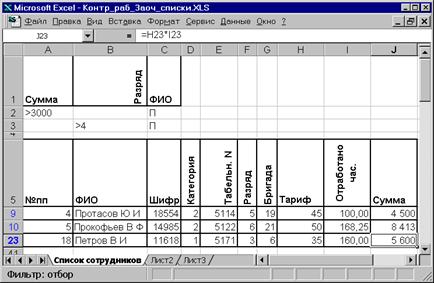

На рис.3.8 показан критерий и результат фильтрации для решения следующей задачи. Показать всех работников, фамилия которых начинается на букву “П“, у которых Сумма больше 3000 или Разряд выше 4.

Буква П присутствует в критерии в обеих строках поскольку записи, удовлетворяющие как условию Сумма> 3000, так и условию Разряд >4, должны одновременно удовлетворять критерию на фамилию (первая буква - П).

Рис.3.8

ТЕКСТОВЫЕ КРИТЕРИИ

Интерпретация текстовых критериев не так очевидна, как может показаться. Обработка таких критериев выполняется Excel по следующим правилам:

§ Если задана одна буква, то по равенству (=) будут найдены все начинающиеся на эту букву значения. Например, по критерию =М будут найдены Мария, Максим, М.Шолохов и т.п.

§ По условию больше (>) или меньше (<), будут найдены значения, которые располагаются в алфавитном порядке соответственно после или до заданного значения. Например, по критерию > М в столбце ФИО будут выделены работники с фамилиями, начинающимися с букв от М до Я. Противоположный критерий <М позволяет отобрать фамилии, начинающиеся с букв от А до Л.

§ По критерию =“=текст” выделяются значения, точно совпадающие с заданным выражением текст. Например, чтобы найти записи с фамилией Иванов, следует задать =“=Иванов”. Если задать не формулу, а просто Иванов, то будут выделены записи с фамилиями Иванов, Иванова, Ивановский и т.п.

§ Символы шаблона обрабатываются так же, как в автофильтре.

ВЫЧИСЛЯЕМЫЕ КРИТЕРИИ

Вычисляемыми являются критерии, включающие более сложные операции, чем простое сравнение значения столбца с константой. Если для поиска работников с зарплатой более 3000р. достаточно простого критерия, то для поиска работника с зарплатой, большей медианы(средней), требуется вычисляемый критерий.

Отметим три правила применения вычисляемых критериев:

1. Заголовок столбца над вычисляемым критерием не должен совпадать с заголовком какого-либо столбца в анализируемом списке. Он может быть пустым или содержать любой другой текст. Это правило противоположно тому, что требуется при задании обычных критериев.

2. Ссылки на ячейки вне списка должны быть абсолютными.

3. Ссылки на ячейки внутри списка как правило относительны.

ССЫЛКИ НА ЯЧЕЙКИ ВНЕ СПИСКА

Пусть требуется показать всех работников, заработок которых больше, чем средний заработок членов бригады 21. Для этого выполним следующую последовательность действий:

1) В ячейку G1 занести значение 21.

2) В ячейку J2 ввести формулу =СУММЕСЛИ($G$5: $G$40;G1;$J$5:$J$40) для того, чтобы вычислить суммарный заработок работников бригады 21.

3) В ячейку J3 ввести формулу =СЧЁТЕСЛИ($G$5: $G$40;G1) для того, чтобы вычислить число работников бригады 21.

4) В ячейку J1 ввести формулу =J3/J2 для вычисления среднего заработка работников бригады 21.

5) В ячейку А1 введите текст: “Сумма больше, чем среднее по Бригаде”.

6) В ячейку А2 введите формулу =J6>$J$1 (Ссылка на ячейку вне списка абсолютная!)

7) Поставьте курсор на любую ячейку внутри списка.

8) Выберите команду Расширенный фильтриз меню Данные > Фильтр.

9) В качестве критерия (поле Диапазон условий) введите $A$1:$A$2, затем нажмите кнопку ОК.

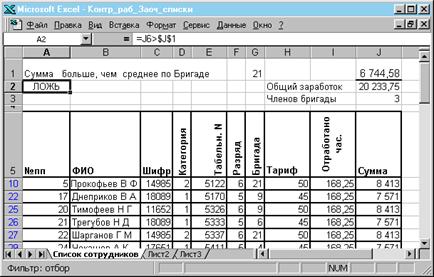

В результате на рабочем листе отображается список сотрудников, чей средний заработок выше, чем у членов бригады 21 (рис.3.9).

Рис.3.9

Рассмотренный пример иллюстрирует следующее:

· Заголовок интервала критерия не совпадает ни с одним заголовком в списке, иначе фильтр работал бы неправильно.

· В формуле только ячейка J6 (адрес первой записи) сравнивается c J1, но при обработке фильтра сравнение выполняется последовательно для всех ячеек столбца J, начиная с первой ячейки J6 и до конца списка.

· Ссылка на ячейку J1 абсолютная. Если в ячейке задать формулу =J6>J1 с относительной ссылкой, то ячейка J6 сравнивается с ячейкой J1, ячейка J7 - с ячейкой J2 и т.д., что очевидно неправильно.

На значение, возвращаемое формулой критерия в ячейке А2, можно не обращать внимания. В данном случае значение ЛОЖЬ соответствует тому, что заработок первого работника меньше содержимого ячейки J1.

ССЫЛКИ НА ЯЧЕЙКИ ВНУТРИ СПИСКА

Пример1. Для списка, приведенного на рис 3.1, требуется найти работников, отработавших в среднем больше 8 часов в день. Для этого разделим число отработанных часов на количество рабочих дней (23) и поместим в формулу критерия:

=I6/23>8

В формуле используются относительные ссылки.

Пример2. Пусть задан список (рис.3.10). Требуется показать аудитории, не укомплектованные принтерами, т.е., в которых число компьютеров больше, чем число принтеров.

Критерий показан на том же рисунке, он задан формулой =B7>C7, ссылки на ячейки относительные. Это обеспечивает перебор всех значений списка, т.е. на втором шаге сравнивается В8 и С8, на третьем В9 и С9 и т.д. до конца списка.

Рис. 3. 10

Рис.3.10

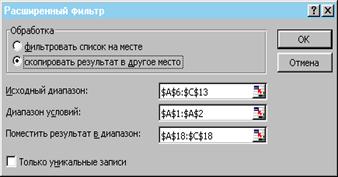

Команда Расширенный фильтр позволяет копировать отфильтрованные строки в другое место на рабочем листе. Для этого в диалоговом окне Расширенный фильтр (рис. 3.11) необходимо нажать кнопку Скопировать результат на другое место и в полевводаПоместить результат в диапазоне указать соответствующий интервал.Результат фильтрации показан на том же рисунке.

Рис. 3.11

ПОДВЕДЕНИЕ ИТОГОВ

Часто бывает необходимо знать промежуточные итоги для тех или иных таблиц. Допустим, мы хотим подсчитать сумму заработка каждой бригады.

Для этого необходимо выполнить следующие действия:

1) Отсортировать таблицу по столбцу

2) Поместить курсор на любую ячейку внутри списка.

3) Выбрать команду Данные >Итоги…

4) В диалоговом окне Промежуточные итогиустановите необходимые параметры (рис.3.12). После этого нажмите кнопку ОК.

Рис.3.12

В результате Excel создает новые строки промежуточных результатов и структуру таблицы (рис.3.13.). Слева выведены символы структуры- кнопки со знаками плюс и минус. Если щелкнуть мышью по кнопке со знаком минус, то соответствующая область таблицы будет скрыта.

Когда соответствующая часть таблицы скрыта, то линия структуры, которая указывает на эту часть таблицы “схлопнута”, а на кнопке появляется знак плюс. Если щелкнуть по кнопке со знаком плюс, то скрытая часть таблицы будет вновь на экране.

Используя символы уровня строки (кнопки помеченные цифрами 1,2,3), можно просмотреть итоговую таблицу с различной степенью детализации. При нажатой кнопке 1 будет показана таблица с указанием каждого работника, при нажатой кнопке 2 будут показаны итоги по полю Бригада, при нажатой кнопке 3 - только общие итоги.

Рис.3.13

Архитектура ПК – это структурная схема внутренней организации и взаимодействия основных модулей компьютера.

Архитектуры современных ПК положен магистрально-модульный принцип. Магистраль (системная шина) – набор электронных линий, связывающих ЦП, ОП и периферийные устройства воедино относительно передачи данных, служебных сигналов и адресации памяти. Благодаря этому принципу построения можно комплектовать ПК нужной конфигурации и производить модернизацию. Конструктивно составные части системного блока и магистраль расположены на системной плате.

Архитектура ПК – это структурная схема внутренней организации и взаимодействия основных модулей компьютера.

Рис. Упрощенная блок-схема ПК

ЦП – процессор;ОЗУ – оперативное ЗУ; НЖМД –; НГМД

Чипсет – это комплект микросхем, предназначенный для поддержки в схеме ПК функциональных возможностей, предоставляемых процессором, ОП, кэш-памятью, дисковой и видиопамятью и другими компонентами и объединения составных частей ПК, его микросхемы генерируруют большинство сигналов для системных и периферийных компонентов, преобразует сигналы между шинами. В состав микросхем чипсета входят узлы – «обрамление ЦП»:

· таймеры,

· контроллеры прерываний, прямого доступа к памяти,

· контроллеры графической шины,

· контроллеры последовательного и параллельного портов и др.

Контроллеры предназначены для управлением доступом из системы к какому-либо из устройств, а также для выполнения операций информационного обмена. Каждое внешнее устройство имеет свой контроллер. После получения команд от ЦП контроллер выполняет операции по обслуживанию внешнего устройства. Широко используются контроллеры, встроенные на материнской плате (контлоллеры клавиатуры, НЖМД, НГМД, портов, видиосистемы).

Шины. Все электронные элементы ПК обмениваются информацией друг с другом и взаимосвязаны с помощью шин – совокупности линий и микросхем, осуществляющих передачу электрических сигналов между различными компонентами ПК. Совокупность всех шин называется системной магистралью. По шинам передаются сиглалы: адресные, управляющие и данные, поэтому различаются: шина данных ( для передачи данных), шина адреса ( для передачи кодов адресной информации в ОЗУ, характеризуется разрядность – количеством линий в шине), шина управления – включает линии для передачи сигналов управления.

Шины характеризуются разрядностью, т.е. количеством одновременно переданных по линиям шины битов информации. В архитектуре ПК чаще всего встречаются 8-, 16- и 32 разрядные шины. Количество информации, переданной по каналу за 1 времени, называется пропускной способностью шины. Для параллельных шин (несколько линий данных, адреса и управления) пропускноя способность составляет Кбайт/с или мбайт/с, для последовательных шин (одна линия данных и несколько линий управления и адреса) – Кбит/с. Наивысшую пропускную способность имеют шины ЦП и ОП.

Коммуникационные порты (порты ВВОДА-ВЫВОДА). Служат для связи ПЭВМ с устройствами, которые конструктивно выполнены отдельно от системного блока (м.б. и с другими ПК). Специализиpованные поpты служат для обмена с внутpенними устpойствами. Поpты общего назначения используются для подключения внешних устpойств: паpаллельные LPT1-LPT* и последовательные COM1-COM*.

(Шина. Для передачи информации и управляющих сигналов между устройствами системного блока предназначена системная магистраль передачи данных (шина). Пропускной способности системной шины для быстродействующих устройств недостаточно, поэтому современные ПК дополнительно снабжаются высокоскоростной локальной шиной для связи микропроцессора с этими устройствами. К локальной шине целесообразно подключать видеоадаптер (часто называют видеокартами или видеоплатами), контроллер НЖМГ, сетевой адаптер.)

Исходная, ненормализованная, таблица:

Таблица, приведённая к 1NF:

Вторая нормальная форма (2НФ)

Вторая нормальная форма применяется к отношениям с составными ключами, т.е. к таким отношениям, первичный ключ которых состоит из двух или нескольких атрибутов. Дело в том, что отношение с первичным ключом на основе единственного атрибута всегда находится, по крайней мере, в форме 2НФ. Отношение, которое не находится в форме 2НФ, может быть подвержено аномалиям обновления.

Вторая нормальная форма (2НФ) - отношение, которое находится в первой нормальной форме и каждый атрибут которого, не входящий в состав первичного ключа, характеризуется полной функциональной зависимостью от этого первичного ключа.

Нормализация отношений 1НФ с приведением к форме 2НФ предусматривает устранение частичных зависимостей. Если в отношении между атрибутами существует частичная зависимость, то функционально-зависимые атрибуты удаляются из него и помещаются в новое отношение вместе с копией их детерминанта.

Пусть Начальник и Должность вместе образуют первичный ключ в такой таблице:

Зарплату сотруднику каждый начальник устанавливает сам, но её границы зависят от должности. Наличие же компьютера у сотрудника зависит только от должности, то есть зависимость от первичного ключа неполная.

В результате приведения к 2NF получаются две таблицы:

Здесь первичный ключ, как и в исходной таблице, составной, но единственный не входящий в него атрибут Зарплата зависит теперь от всего ключа, то есть полно.

Третья нормальная форма (ЗНФ)

Транзитивная зависимость: если для атрибутов А, В и С некоторого отношения существуют зависимости вида А->B и B->C, это означает, что атрибут C транзитивно зависит от атрибута А через атрибут B (при условии, что атрибут А функционально не зависит ни от атрибута В, ни от атрибута С).

Транзитивная зависимость является одним из типов функциональной зависимости.

Третья нормальная форма (ЗНФ) - отношение, которое находится а первой и во второй нормальных формах и не имеет атрибутов, не входящих в первичный ключ атрибутов, которые находились бы в транзитивной функциональной зависит от этого первичного ключа.

Нормализация отношений 2НФ с образованием отношений ЗНФ предусматривает устранение транзитивных зависимостей. Если в отношении существует транзитивная зависимость между атрибутами, то транзитивно зависимые атрибуты удаляются из него и помещаются в новое отношение вместе с копией их детерминанта.

Пример приведения таблицы к третьей нормальной форме (Википедия)

Исходная таблица:

В результате приведения к 3NF получаются две таблицы:

Нормальная форма Бойса-Кодда (НФБК)

Отношения базы данных проектируются таким образом, чтобы можно было исключить в них присутствие частичных или транзитивных зависимостей, поскольку эти зависимости приводят к появлению аномалий обновления. До сих пор мы использовали определения второй и третьей нормальных форм, для получения которых требуется найти и исключить частичные и транзитивные зависимости от первичного ключа. Однако, в этих определениях не рассматриваются такие же зависимости от потенциальных ключей отношения, если таковые имеются. Применение общих определений 2НФ и ЗНФ может позволить выявить дополнительную избыточность, вызванную зависимостями от всех потенциальных ключей. Но даже после ввода этих дополнительных ограничений в отношениях все еще могут существовать зависимости, которые приводят к появлению избыточности в отношениях ЗНФ, С учетом этого недостатка третьей нормальной формы была разработана более строгая нормальная форма, получившая название нормальной формы Бойса-Кодда (НФБК).

Определение нормальной формы Бойса-Кодда

Нормальная форма Бойса-Кодда (НФБК) основана на функциональных зависимостях, в которых учитываются все потенциальные ключи отношения. Тем не менее в форме НФБК предусмотрены более строгие ограничения по сравнению с общим определением формы ЗНФ.

Нормальная форма Бойса-Кодда (НФБК): отношение находится в НФБК тогда и только тогда, когда каждый его детерминант является потенциальным ключом.

Для проверки принадлежности отношения к НФБК необходимо найти все его детерминанты и убедиться в том, что они являются потенциальными ключами. Напомним, что детерминантом является один атрибут или группа атрибутов, от которой полностью функционально зависит другой атрибут.

Различие между ЗНФ и НФБК заключается в том, что функциональная зависимость А—>В допускается в отношении ЗНФ, если атрибут В является первичным ключом, а атрибут А не обязательно является потенциальным ключом. Тогда как в отношении НФБК эта зависимость допускается только тогда, когда атрибут А является потенциальным ключом. Следовательно, нормальная форма Бойса-Кодда является более строгой версией формы ЗНФ, поскольку каждое отношение НФБК является также отношением ЗНФ, но не всякое отношение ЗНФ является отношением НФБК.

Исходная таблица:

В результате приведения к форме Бойса—Кодда получаются две таблицы:

Четвертая нормальная форма (4НФ)

Как было сказано выше, НФБК позволяет устранить любые аномалии, вызванные функциональными зависимостями. Однако в результате теоретических исследований был выявлен еще один тип зависимости — многозначная зависимость (Multi-Valued Dependency — MVD), которая при проектировании отношений также может вызвать проблемы, связанные с избыточностью данных.

Возможность существования в отношении многозначных зависимостей возникает вследствие приведения исходных таблиц к форме 1НФ, для которой не допускается наличие некоторого набора значений на пересечении одной строки и одного столбца. Например, при наличии в отношении двух многозначных атрибутов для достижения непротиворечивого состояния строк необходимо повторить в них каждое значение одного из атрибутов в сочетании с каждым значением другого атрибута. Подобный тип ограничения порождает многозначную зависимость и приводит к избыточности данных.

Четвертая нормальная форма (4НФ) - отношение в нормальной форме Бойса-Кодда, которое не содержит нетривиальных многозначных зависимостей.

Четвертая нормальная форма (4НФ) является более строгой разновидностью нормальной формы Бойса-Кодда, поскольку в отношениях 4НФ нет нетривиальных многозначных зависимостей и поэтому нет и избыточности данных. Нормализация отношения НФБК с получением отношений 4НФ заключается в устранении многозначных зависимостей из отношения НФБК путем выделения в новое отношение одного или нескольких участвующих в МЗЗ атрибутов вместе с копией одного или нескольких детерминантов.

Предположим, что рестораны производят разные виды пиццы, а службы доставки ресторанов работают только в определенных районах города. Составной ключ таблицы такого отношения включает три поля: {Ресторан, Вид пиццы, Район доставки}.

Такая таблица не соответствует 4NF, так как существует многозначная зависимость:

• {Ресторан} →→ {Вид пиццы}
• {Ресторан} →→ {Район доставки}

То есть, например, при добавлении нового вида пиццы придется внести по одной новой записи для каждого района доставки. Возможна логическая аномалия, при которой определенному виду пиццы будут соответствовать лишь некоторые районы доставки из обслуживаемых рестораном районов.

Для предотвращения аномалии нужно разбить многозначную зависимость — разместить независимые факты в разных таблицах. В данном примере - {Ресторан, Вид пиццы} и {Ресторан, Район доставки}.

Группа 831

Группа 9101
