Номинальные режимы работы электродвигателей

По условиям нагревания двигателей различают восемь режимов работы, обозначенных S1, S2, … S8.

S1. Продолжительный номинальный режим

Характеризуется тем, что за время работы с номинальной нагрузкой температура перегрева двигателя достигает установившегося значения t_уст. Идеализированная нагрузочная диаграмма электропривода и кривая t=f(t) изображены на рисунке. В таком режиме работает электропривод таких механизмов, как вентиляторы, насосы, конвейеры, транспортеры.

S2. Номинальный кратковременный режим

Характеризуется тем, что за время кратковременной работы с номинальной нагрузкой температура перегрева двигателя не достигает установившегося значения, а за время отключенного состояния двигатель успевает охладиться до температуры окружающей среды. Идеализированная нагрузочная диаграмма электропривода и кривая изменения температуры перегрева представлены на рисунке. В таком режиме работает, например, электропривод механизмов с моментом сопротивления, обусловленным вязким трением. Длительность кратковременной работы стандартизована и составляет 15, 30, 60, 90 минут.

S3. Повторно-кратковременный номинальный режим

Характеризуется тем, что за время работы температура перегрева двигателя не достигает установившегося значения, а за время паузы, двигатель не успевает охладиться до температуры окружающей среды. Идеализированная нагрузочная диаграмма и кривая t=f(t) изображены на рисунке. Для характеристики этого режима принят символ ПВ% (продолжительность включения)

.

Используется и понятие относительной продолжительности включения

.

Время цикла не должно превышать 10 минут. Стандартные значения ПВ%: 15%, 25%, 40%, 60%.

S4. Повторно-кратковременный номинальный режим с частыми пусками

Характеризуется тем же, что и режим S3, но в этом режиме на нагрев двигателя существенно влияют пусковые потери. Идеализированная нагрузочная диаграмма и зависимость t=f(t) изображены на рисунке.

.

Нормируемые значения ПВ% те же, что и для режима S3. Нормируется так же число пусков. Стандартное число пусков в час 30, 60, 120, 240.

Для этого режима используется также такой показатель, как коэффициент инерции

, равный отношению суммарного, приведенного к валу двигателя момента инерции системы, к моменту инерции ротора (якоря) самого двигателя. Нормированные значения коэффициента инерции 1,2; 1,6; 2,5; 4; 6,3; 10.

S5. Повторно-кратковременный номинальный режим с частыми пусками и электрическим торможением

Этот режим характеризуется тем же, что и режим S3, но в этом режиме на нагреве двигателя сильно сказываются потери при пуске и торможении.

.

Нормируемы значения ПВ% и числа пусков такие же, что и для режима S4. Нормированные значения коэффициента инерции F_у 1,2; 1,6; 2,0; 2,5; 4.

S6. Перемежающийся номинальный режим

Характеризуется тем, что за время работы с номинальной нагрузкой температура перегрева двигателя не достигает установившегося значения, а за время холостого хода он не охлаждается до температуры окружающей среды. Для обозначения этого режима используется символ ПН% (продолжительность нагрузки)

.

Продолжительность цикла не должна превышать 10 минут. Нормированные значения ПН% = 15, 25, 40,60%.

S7. Перемежающийся номинальный режим с частыми реверсами

Характеризуется тем, что периоды неизменной номинальной нагрузки чередуются с периодами реверса, причем периоды нагрузки не настолько длительны, чтобы превышения температуры двигателя могли достигнуть установившихся значений. В этом режиме потери при реверсе оказывают существенное влияние на нагрев двигателя, работающего без остановки. Режим характеризуется числом реверсов в час (30, 60, 120, 240) и коэффициентом инерции (как для режима S5).

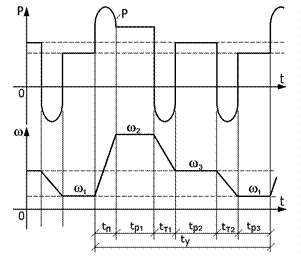

S8. Перемежающийся номинальный режим с двумя и более скоростями

Это режим, при котором периоды с одной нагрузкой на одной угловой скорости чередуются с периодами работы на другой угловой скорости при соответствующей этой скорости нагрузке. В этом режиме потери при переходе с одной угловой скорости на другую оказывают существенное влияние на нагрев двигателя, но периоды нагрузки на каждой из угловых скоростей не настолько длительны, чтобы температура перегрева двигателя могла достичь установившегося значения. Этот режим характеризуется числом циклов в час, коэффициентом инерции и относительной продолжительностью нагрузки на отдельных ступенях, определяемой для данного конкретного случая с тремя установившимися скоростями по формулам:

Нормированные значения числа циклов в час: 30,60;120,240; коэффициента инерции: 1,2; 1,6; 2,0; 2,5; 4.
