По таблице переходов можно получить логическую функцию, реализуемую Т-триггером:

(3.7)

Нетрудно видеть, что зависимость (3.7) очень похожа на функцию (3.2), выведенную для одноразрядного комбинационного полусумматора. На рис. 3.11, а показано, как двухтактный RS-триггер преобразуется в Т-триггер.

Наиболее сложным типом триггера является JK-тригтер. Он, по существу, является объединением двухтактного RS- и Т-триггеров. Этому соответствует его таблица переходов (табл.3.8).

Таблица 3.8

Если первые три строки таблицы переходов полностью повторяют соответствующие строки табл. 3.5, то последняя строка, с запрещенной комбинацией для RS-триггера, соответствует режиму переключения Т-триггера (см. табл.3.7). Схема JK-триггера изображена на рис. 3.12.

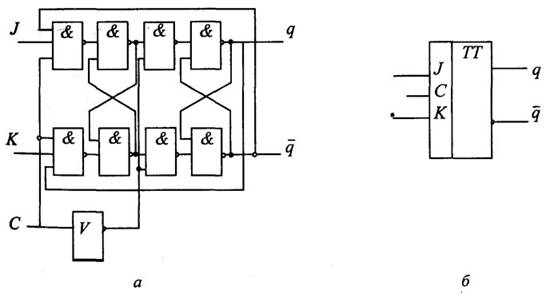

Рис. 3.12. JK-триггер: а - функциональная схема; б - условное обозначение

D-триггер обычно строится на основе двухтактного RS- или JK-тригера. Он предназначается для хранения состояния (1 или 0) на один период тактовых импульсов (с задержкой на 1 такт). Таблица его переходов отражена в табл. 3.9. На рис.3.13, а и б представлены варианты его построения, а на рис.3.13, в - его условное обозначение.

Таблица 3.9

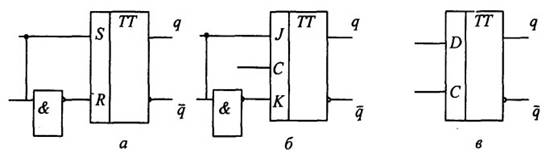

Рис. 3.13. D-триггер: a- функциональная схема на основе RS-триггера; б- функциональная схема на основе JK-трштера; в - условное обозначение

Все перечисленные элементы памяти позволяют хранить одну единицу информации - бит или одну двоичную цифру.

При построении ЭВМ широко используются функциональные схемы, обеспечивающие операции хранения и преобразования информации над группами битов (машинными словами). Такие сложные схемы называются узлами. К типовым узлам относят: регистры, счетчики, сумматоры. Все они также принадлежат к регулярным структурам, состоящим из одинаковых параллельно работающих одноразрядных схем.

Регистром называется узел, предназначенный для приема, временного хранения и выдачи машинного слова. Регистры могут также использоваться для некоторых операций преобразования данных: для сдвига кода числа (слова) на определенное число разрядов влево или вправо, для преобразования последовательного кода числа в параллельный и наоборот и т.д. Эти дополнительные функции регистров обеспечиваются путем усложнения схем хранения, выбора более сложных триггеров и подключения дополнительных логических схем на их входах и выходах.

Таким образом, регистры представляют собой совокупность триггеров, число которых соответствует числу разрядов в слове, и вспомогательных схем, обеспечивающих выполнение различных операций над словом.

На рис.3.14 показана функциональная схема n-разрядного регистра, построенного на RS-триггерах. Информация в регистр записывается под действием сигнала "Запись". Предварительно перед установкой кода на регистр обычно на все разряды R подается сигнал сброса. На рисунке показано, что подключение к входам R дополнительных инверторов позволяет избежать этой предварительной операции. Здесь на вход каждого разряда поступает парафазный код двоичной цифры (x_i - на вход S_i и х_i - на вход R_i),т.е. прямое и инверсное значения кода подаются в противофазе.

На рис.3.15 изображена функциональная схема того же регистра, дополненная логическими элементами для преобразования хранящегося на регистре кода. По сигналу "Прямой код" с регистра считывается прямой код хранящихся данных, а по сигналу "Обратный код" - инверсное значение каждого разряда слова. Если оба эти сигнала поступают одновременно, то считывается парафазный код хранящейся информации. Более сложная логика на входе и выходе запоминающих элементов позволяет строить сдвигающие регистры.

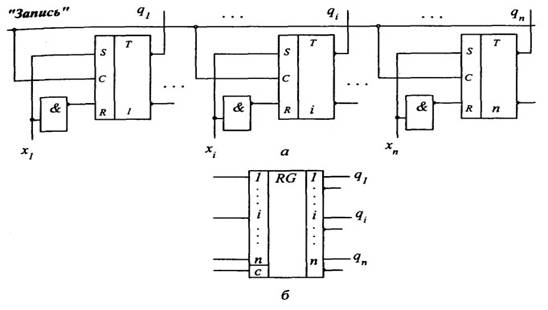

Рис. 3.14. Схема регистра на RS-триггерах: а - функциональная схема; б - условное обозначение регистра

Рис. 3.15. Схема выдачи информации из регистра

Счетчик - узел ЭВМ, позволяющий осуществлять подсчет поступающих на его вход сигналов и фиксацию результата в виде многоразрядного двоичного числа. Счетчик, состоящий из n-триггеров, дает возможность подсчитывать до N сигналов, связанных зависимостью:

n = log2 NилиN = 2".

В ЭВМ счетчики используются для подсчета импульсов, сдвигов, формирования адресов и т.д. Функционально различают суммирующие, вычитающие, реверсивные счетчики. Они также отличаются друг от друга логикой работы дополнительных логических элементов, подключаемых к триггерам.

В основу построения любого счетчика положено свойство Т-триггеров изменять свое состояние при подаче очередного сигнала на счетный вход Т. На рис.3.16 показана схема трех разрядов суммирующего счетчика, построенного на Т-триггерах. Логика его работы представлена в табл. 3.10.

Таблица 3.10

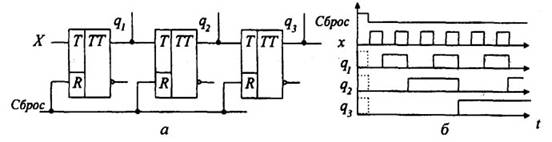

Рис. 3.16. Организация счетчика на Т-триггерах: а - функциональная схема; б - временная диаграмма

Сумматор - узел ЭВМ, в котором суммируются коды чисел. Как правило, любой сумматор представляет собой комбинацию одноразрядных сумматоров. Сумматоры различают по принципам построения: накапливающего типа и комбинационного типа. Сумматоры накапливающего типа строят на сложных JKRS-триггерах, дополняя их выходы достаточно сложными схемами формирования и распространения переносов. Процесс сложения при этом осуществляется поэтапно. Сначала на триггерах сумматора фиксируется код первого операнда, затем на счетные коды разрядов подается код второго операнда. По зависимостям (3.3) на каждом триггере формируются одноразрядные суммы и значения переносов между разрядами. Учет возникающих переносов задерживает формирование окончательного результата суммы и может требовать дополнительных тактов сложения. Из-за этого многоразрядные схемы сумматора накапливающего типа используются достаточно редко.

Более часто для построения сумматоров используются сумматоры комбинационного типа. Логика работы такого сумматора была представлена данными табл. 2.2. Обычно у такого сумматора на входе и выходе имеются регистры для хранения и преобразования кодов операндов и результата (рис.3.17).

Рис. 3.17. Упрощенная схема сумматора ЭВМ

Регистр Рг1 предназначается для хранения кода первого операнда, регистр Рг2 - для хранения кода второго операнда. Сумматор по сигналам из устройства управления настраивается на выполнение определенной машинной операции, соответствующей коду операции, находящемуся в коде команды. Результат выполняемой операции фиксируется в регистре РгЗ . При необходимости этот результат может использоваться для продолжения вычислений. Для этого предусматривается возможность перезаписи содержимого регистра РгЗ на Рг1 в качестве значения одного из операндов при выполнении очередной операции.

Одним из главных факторов достижения высокого быстродействия, а значит, и высокой производительности ЭВМ является построение их на новейшей элементной базе. Смена поколений ЭВМ в значительной степени связана с переходами на новые поколения элементной базы, знаменующие достижения новых частотных диапазонов работы схем в рамках доступных технологий. Успехи в создании новой элементной базы определяются передовыми научными и техническими достижениями целого ряда наук (физики, химии, оптики, механики и др.). Качество элементной базы является показателем 'технического прогресса.

Все современные ЭВМ строятся на микропроцессорных наборах, основу которых составляют большие и сверхбольшие интегральные схемы. Технологический принцип разработки и производства интегральных схем действует уже более четверти века. Он заключается в циклическом послойном изготовлении частей электронных схем по циклу программа - рисунок - схема. По программам на напыленный фоторезисторный слой наносится рисунок будущего слоя микросхемы. Затем рисунок протравливается, фиксируется, закрепляется и изолируется от новых слоев. На основе этого создается пространственная твердотельная структура. Например, СБИС типа Pentium включает около трех с половиной миллионов транзисторов, размещаемых в пятислойной структуре.

Степень микроминиатюризации, размер кристалла ИС, производительность и стоимость технологии напрямую определяются типом литографии. До настоящего времени доминирующей оставалась оптическая литография, т.е. послойные рисунки на фоторезисторе микросхем наносились световым лучом. В настоящее время ведущие компании, производящие микросхемы, реализуют кристаллы с размерами примерно 400мм2 - для процессоров (например, Pentium) и 200мм2 - для схем памяти. Минимальный топологический размер (толщина линий) при этом составляет 0,5 - 0,35 мкм. Для сравнения можно привести такой пример. Толщина человеческого волоса составляет примерно 100 мкм. Значит, при таком разрешении на толщине волоса могут вычерчивать более двухсот линий.

Дальнейшие достижения в микроэлектронике связываются с электронной (лазерной), ионной и рентгеновской литографией. Это позволяет выйти на размеры 0.25, 0.18 и даже 0.08мкм.

При таких высоких технологиях возникает целый ряд проблем. Микроскопическая толщина линий, сравнимая с диаметром молекул, требует высокой чистоты используемых и напыляемых материалов, применения вакуумных установок и снижения рабочих температур. Действительно, достаточно попадания мельчайшей пылинки при изготовлении микросхемы, как она попадает в брак. Поэтому новые заводы по производству микросхем имеют уникальное оборудование, размещаемое в чистых помещениях класса 1, микросхемы в которых транспортируются от оборудования к оборудованию в замкнутых сверхчистых мини-атмосферах класса 1000. Мини-атмосфера создается, например, сверхчистым азотом или другим инертным газом при давлении 10-4 Topp [З].

Уменьшение линейных размеров микросхем и повышение уровня их интеграции заставляют проектировщиков искать средства борьбы с потребляемой Wn и рассеиваемойWp мощностью. При сокращении линейных размеров микросхем в 2 раза их объемы изменяются в 8 раз. Пропорционально этим цифрам должны меняться и значения Wn иWp, в противном случае схемы будут перегреваться и выходить из строя. В настоящее время основой построения всех микросхем была и остается КМОП-технология (комплиментарные схемы, т.е. совместно использующие n- и р-переходы в транзисторах со структурой металл - окисел -полупроводник).

Известно, что W=U*I. Напряжение питания современных микросхем составляет 5 - 3V. Появились схемы с напряжением питания 2,8V, что выходит за рамки принятых стандартов. Дальнейшее понижение напряжения нежелательно, так как всегда в электронных схемах должно быть обеспечено необходимое соотношение сигнал-шум, гарантирующее устойчивую работу ЭВМ.

Протекание тока по микроскопическим проводникам сопряжено с выделением большого количества тепла. Поэтому, создавая сверхбольшие интегральные схемы, проектировщики вынуждены снижать тактовую частоту работы микросхем. На рис.3.18 показано, что использование максимальных частот работы возможно только в микросхемах малой и средней интеграции. Максимальная частота f_max=1011-1012Гц доступна очень немногим материалам: кремнию Si, арсениду галлия GaAs и некоторым другим. Поэтому они чаще всего и используются в качестве подложек в микросхемах.
