Таблица истинности дешифратора

Комбинационные схемы

Обработка входной информации Х в выходную У (см. рис. 2.1) в любых схемах ЭВМ обеспечивается преобразователями или цифровыми автоматами двух видов: комбинационными схемами и схемами с памятью.

Комбинационные схемы - это схемы, у которых выходные сигналы Y = (у₁, у₂, ..., у_m) в любой момент дискретного времени однозначно определяются совокупностью входных сигналов Х = (х₁, х₂,..., х_n), поступающих в тот же момент времени t. Реализуемый в КС способ обработки информации называется комбинационным потому, что результат обработки зависит только от комбинации входных сигналов и формируется сразу при поступлении входных сигналов. Поэтому одним из достоинств комбинационных схем является их высокое быстродействие. Преобразование информации однозначно описывается логическими функциями вида Y=f(Х).

Логические функции и соответствующие им комбинационные схемы подразделяют на регулярные и нерегулярные структуры. Регулярные структуры предполагают построение схемы таким образом, что каждый из ее выходов строится по аналогии с предыдущими. В нерегулярных структурах такая аналогия отсутствует. Примером построения нерегулярной структуры может служить разработка схемы в примере 2.16.

В практике проектирования ЭВМ накоплен огромный опыт по синтезу различных схем. Многие регулярные структуры положены в основу построения отдельных ИС малой и средней степени интеграции или отдельных функциональных частей БИС и СБИС. Из регулярных комбинационных схем наиболее распространены дешифраторы, шифраторы, схемы сравнения, комбинационные сумматоры, коммутаторы и др.

Рассмотрим принципы построения подобных регулярных структур. Дешифраторы (ДШ) - это комбинационные схемы с п входами и m =2n выходами. Единичный сигнал, формирующийся на одном из т выходов, однозначно соответствует комбинации входных сигналов. Например, разработка структуры ДШ для п=3 согласно методике, изложенной в п.2.4, позволяет получить таблицу истинности (табл. 3.1) и логические зависимости.

Таблица 3.1

Дешифраторы широко используются в ЭВМ для выбора информации па определенному адресу, для расшифровки кода операции и др. Логические зависимости дешифратора:

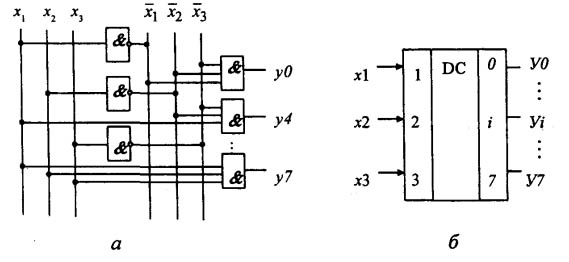

На рис.3.2 представлены структурная схема ДШ, построенная в базисе (И, НЕ), и условное ее обозначение на принципиальных электрических схемах ЭВМ. Кружочки у линий, выходящих из логических элементов, указывают на инверсию функций, реализуемых элементами. '

Рис.3.2.Структурная схема дешифратора (а) и обозначение дешифратора на принципиальных электрических схемах (б)

Шифратор (ШР) решает задачу, обратную схемам ДТП, т. е. по номеру входного сигнала формирует однозначную комбинацию выходных сигналов. Пример построения ШР иллюстрируется таблицей истинности (табл. 3.2) и схемами на рис. 3.3.

Таблица 3.2
