Согласование линий связи.

Отражения в линии связи отсутствуют только в однородных линиях, т.е. в линиях, у которых все их параметры неизменны по ее длине. Простейшее согласование выполняется на уровне согласования сопротивлений. Оно состоит в том, что дополнительными резисторами включенными на входе и выходе линии изменяют выходное сопротивление передатчика и входное сопротивление приемника таким образом, чтобы они стали равны волновому (характеристическому) сопротивлению линии. Одно из широко распространенных представлений длинной линии (линии с распределенными параметрами) показано на рис.108.

Здесь L — индуктивность приведенная к единице длины линии, а С — емкость единицы длины линии, и — волновое сопротивление определяемое соотношением . В общем случае волновое сопротивление имеет комплексный характер, но при согласовании пользуются значением модуля волнового сопротивления, что приводит к погрешностям согласования. Поэтому добиться полного исключения явления отражения сигналов невозможно.

Рис. 108. Представление длинной линии.

Поскольку входные и выходные сопротивления активных элементов могут быть как больше, так и меньше волнового сопротивления линии то используют различные способы согласования — параллельное и последовательное.

Сущность согласования состоит в том, что необходимо подобрать параллельные или последовательные сопротивления, подключаемые к выходу передатчика и входу приемника, таким образом, чтобы выходное сопротивление передатчика и входное сопротивление приемника стали равны волновому сопротивлению линии.

Рис.109. Согласование на входе и выходе линии.

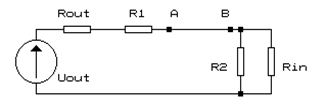

На рис.109 показано согласование линии связи на входе и выходе. Определение величин резисторов R1 и R2 можно выполнить на основе схемы замещения рис.110.

На схеме замещения источник (передатчик) сигнала представлен в виде источника напряжения Uout с выходным сопротивлением Rout, а приемник сигнала представлен входным сопротивлением Rin. как рассматривали ранее в примере при Rout<резистор R1= — Rout и Rin>резистор R2=.

Рис.110. Схема замещения линии связи.

.

При согласовании на выходе линии и использовании в качестве приемника триггера Шмитта рекомендуется схема согласования, показанная на рис.111.

Особенность работы данной схемы состоит в том, что делитель напряжения R1-R2 на входе передатчика предварительно формирует уровень напряжения, определяемый значениями резисторов R1,R2.

Соотношение между резисторами нужно выбирать исходя из требуемого уровня напряжения, а их общее значение определяется из .

При на входе линии можно выполнять только параллельное согласование в соответствии со схемой замещения рис.112 а.

Учитывая, что внутреннее сопротивление источника напряжения равно нулю переходим к схеме замещения рис.112б, используя которую получаем выражение для определения величины резистора R1

.

При таком согласовании обычно напряжение на входе приемника, при высоком напряжении на выходе передатчика, меньше входного напряжения переключения логического элемента.

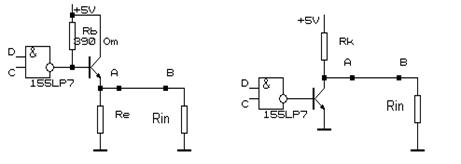

В этом случае линия работать не будет. Для получения работоспособной линии связи целесообразно в качестве передатчика использовать устройства с малым внутренним сопротивлением или специальные схемы. Рассмотрим использование микросхемы 155ЛП7, иностранный аналог — SN75450В, в качестве передатчика линии связи. В состав микросхемы входят два элемента 2И-НЕ с одним объединенным входом и два транзистора n-p-n проводимости средней мощности. Простейшие схемы применения 155ЛП7 показаны на рис.113.

Рис.113. Использование микросхемы 155ЛП7.

Как видно из рисунка один из вариантов представляет собой эмиттерный повторитель, одно из важнейших свойств которого — это малое значение выходного сопротивления. Для согласования с линией сопротивление в цепи эмиттера берется равным волновому сопротивлению линии Re=Zl. При этом схемотехническом решении в линии получаем сигнал инверсный входному.

Для получения неинвертированного сигнала в линии можно использовать другую схему рис.. В этом случае транзистор используется в качестве насыщенного ключа с коллекторной нагрузкой равной волновому сопротивлению линии Rk=Zl. При большом коэффициенте насыщения транзистора возможно запаздывание сигнала в линии.
