Особенности МП К1810ВМ88 или Intel 8088

Адресное пространство МП

Память представляется массивами с 20-разрядным адресом. Диапазон равен 00000 – FFFFF.

Полная информация для определения физического адреса находится в двухбайтном пространстве, т.е. адрес объекта – сегмент смещения. Максимальный объем сегмента 64 кбайт.

Данный МП имеет 8-разрядную шину данных и позволяет перевести аппаратные средства серии 580 на программную среду серии 1810 для повышения производительности.

Микропроцессоры ВМ86 и ВМ88 имеют одинаковую архитектуру и систему команд, одинаковую нумерацию выводов, но линия А8-А15 используется только для выдачи адреса у МП ВМ88. Линия ВНЕ заменена на SSО (линия состояния).

Длина очереди команд – 4 байта для ВМ88 и 6 байт для ВМ86.

Наиболее простая система строится на базе ВМ88, когда применяется программируемый параллельный интерфейс (86), ПЗУ и ОЗУ (80).

Микроконтроллер (однокристальная микроЭВМ) – это функционально законченное, программно управляемое устройство, предназначенное для обработки информации и управления.

Внутренними компонентами МК, помимо стандартных, имеющихся в МП (АЛУ, устройство управления, регистры, счетчик команд, стековый указатель), имеется внутренняя (резидентная) память программ, внутренняя память данных, последовательный и параллельный интерфейсы, таймеры-счетчики, сторожевой таймер, генератор.

Фирмы-изготовители: Intel, Motorola, Microchips technology, Siemens.

Достоинства микроконтроллеров:

- дешевизна;

- простота;

- компактность;

- RISC-архитектура.

Табл.8

Данный МК выпускается в трех модификациях:

1) Масочно программируемое ПЗУ (4кб);

2) Электрически перепрограммируемое с ультрафиолетовым стиранием ПЗУ;

3) Внешнее ПЗУ.

Технические характеристики

1) число выводов - 40;

2) питание - +5В;

3) тактовая частота 1-12 МГц;

4) быстродействие – 1Млн. операций в секунду;

5) потребляемая мощность – 1,5 Вт;

6) диапазон рабочих температур - –10 - +70—С;

7) число портов ввода-вывода 4;

8) разрядность шины данных - 8;

9) разрядность шины адреса - 16;

10) число базовых команд – 111.

11) n-МОП – технология;

12) два 8-разрядных порта (нулевой и второй) образуют 16-разрядную шину адреса; третий порт выполняет альтернативную функцию: по линиям могут передаваться данные или сигналы управления.

Условное графическое обозначение МК51 представлено на рисунке 38.

Рис. 38

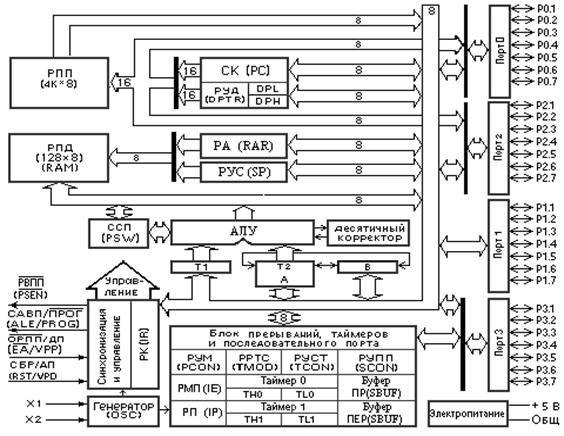

Внутренняя архитектура (программно-логическая модель) МК51 представлена на рисунке 39.

Рис. 39
