Треножный станок

Чтобы иметь полное представление об отечественном едином пулемете, мы хотя бы вкратце рассмотрим то, чем ПКС отличается от ПК. В первую очередь отличается наличием станка вместо сошек, что позволяет вести огонь как по наземным, так и по воздушным целям.

Треножный станок состоит из следующих деталей и механизмов:

• основания станка;
• вертлюга с механизмом наводки;
• рамы;
• стойки.

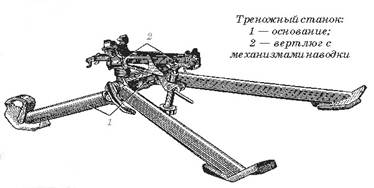

Треножный станок: 1 - основание; 2 - вертлюг с механизмами наводки

Основание станка

Основание станка состоит из:

• корпуса;
• двух вкладышей;
• трех ног;
• зажимов ног;
• ограничителей.

Основание станка: 1 - корпус; 2 - задние ноги; 3 - передняя нога; 4 - нажимы ног; 5 - сектор; 6 ограничители; 7 - дополнительный (откидной) сошник; 8 - сошники с полозками; 9 - отверстие для карабинчика лямки

Корпус имеет: стакан, на который надеваются ограничители и их пружина; проушину с зубчатой шайбой, в которой имеется выступ для ограничения поворота передней ноги при ее установке в положение для стрельбы лежа; сектор, который имеет угломерную шкалу с делением 0-20 и вырезы для установки ограничителей.

Корпус: 1 - стакан; 2 - проушина; 3 - зубчатая шайба проушины; 4 - сектор; 5 - отверстие для оси вкладыша; 6 - выступ для ограничения поворота передней ноги; 7 - зубчатая шайба вкладыша

Вкладыш имеет: зубчатую шайбу; уступ для ограничения поворота ноги при установке ее в положение для стрельбы лежа; выступ для ограничения поворота ноги при установке ее в положение для стрельбы сидя.

Вкладыш: 1 - вкладыш; 2 - зубчатая шайба; 3 - уступ для ограничения поворота ноги; 4 - выступ; 5 - ось вкладыша; 6 - гайка оси; 7 - шайба

Нога оканчивается сошником с направляющим полозком и отверстием для карабинчика лямки. Передняя нога еще имеет дополнительный откидной сошник для обеспечения большей устойчивости станка.

Зажим ноги состоит из рычага, пружины, болта с гайкой и шайбой.

Зажим ноги: 1 - рычаг; 2 - пружина; 3 - болт; 4 - шайба; 5 - гайка

Вертлюг с механизмами наводки включает в себя: две стойки с отверстиями для присоединения рамы; защелку для удержания рамы в вертикальном положении; зажим горизонтальной наводки, состоящий из прижимной колодки и стопорного болта с рукояткой; зажим вертикальной наводки, состоящий из трубки, двух вкладышей с цапфами, стопорного болта с рукояткой, втулки и шайбы; механизм тонкой наводки, состоящий из поворотной трубки с маховичком, ходового винта с серьгой и фиксатора маховичка.

Вертлюг (справа - в разрезе): 1 - стойки с отверстиями; 2 - защелка для удержания рамы; 3 - прижимная колодка; 4 и 5 - стопорный болт и рукоятка зажима горизонтальной наводки; 6 - трубка; 7 - вкладыш; 8 - стопорный болт; 9 - рукоятка зажима вертикальной наводки; 10 - шайба-ограничитель; 11 - поворотная трубка; 12 - маховичок

Рама служит для крепления пулемета к станку. Она имеет: две стойки с полукруглыми вырезами для крепления за цапфы передней части пулемета; два упора и запор для передней части пулемета; проушины для соединения рамы с ходовым винтом механизма тонкой наводки при помощи чеки с винтовым пазом; скобу для фиксации стойки рамы.

Стойка рамы служит для крепления пулемета при стрельбе с колена и по воздушным целям. Она имеет на передней части вращающийся кронштейн для цапф ствольной коробки, а сама вращается в раме на оси в вертикальной плоскости.

Рама и стойка: 1 - стойка с полукруглыми вырезами; 2 - упоры; 3 - запор; 4 - проушина; 5 - чека с винтовым пазом; 6 - скоба; 7 - стойка; 8 - вращающийся кронштейн
