Вспомогательные детали пулемета

Прицельные устройства

Прицельные устройства состоят из прицела и мушки.

Прицел включает детали:

• колодку прицела;
• прицельную планку;
• пластинчатую пружину;
• целик;
• хомутик.

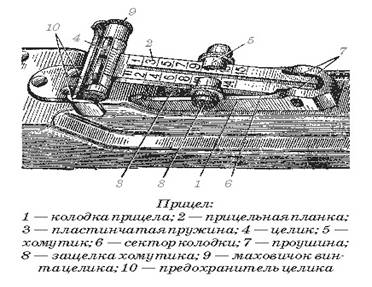

Прицел: 1 - колодка прицела; 2 - прицельная планка; 3 - пластинчатая пружина; 4 - целик; 5 - хомутик; 6 - сектор колодки; 7 - проушина; 8 - защелка хомутика; 9 - маховичок винта целика; 10 - предохранитель целика

Колодка прицела имеет два сектора для придания прицельной планке определенной высоты и проушину для крепления прицельной планки.

Прицельная планка имеет гнездо для целика и вырезы для удержания хомутика, шкалу с делениями и цифрами от 1 до 15 и буквой "П". Цифры обозначают дальность стрельбы в сотнях метров, буква "П" соответствует прицелу 4. На стенке гнезда целика нанесена шкала поправок, каждое деление которой соответствует 2 тысячным дальности стрельбы.

Хомутик удерживается в установленном положении защелкой с зубом, которым она заскакивает в вырезы.

Целик имеет гривку с прорезью и винт с маховичком, с помощью которого вводятся поправки.

Мушка имеет стоечную форму и ввинчена в полозок, который закреплен в основании мушки. На полозке и основании мушки нанесены установочные риски.

Мушка: 1 - основание мушки; 2 - полозок мушки; 3 - мушка; 4 - предохранитель мушки

Основание мушки имеет: отверстие для полозка; предохранитель мушки; фиксатор с пружиной для удержания пламегасителя.

Пламегаситель имеет два отверстия для свинчивания и навинчивания с помощью выколотки и восемь выемов для фиксатора.

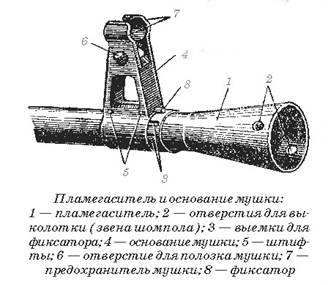

Пламегаситель и основание мушки: 1 - пламегаситель; 2 - отверстия для выколотки (звена шомпола); 3 - выемки для фиксатора; 4 - основание мушки; 5 - штифты; 6 - отверстие для полозка мушки; 7 - предохранитель мушки; 8 – фиксатор

Рукоятка пулемета служит для удобства замены ствола и переноски пулемета. Она имеет выступ, с помощью которого при отделении ствола обеспечивается первоначальный сдвиг ствола вперед.

Рукоятка пулемета: 1 - основание рукоятки; 2 - щеки; 3 - винты; 4 - движок; 5 - обойма рукоятки; 6 - вырезы для фиксации рукоятки; 7 - выступ ствола

Приклад служит для удобства действия пулеметом. Он имеет сквозной облегчающий вырез, масленку с крышкой, гнездо и пружину для пенала с принадлежностью и металлический затылок.

Приклад (внизу - в разрезе): 1 - сквозной вырез; 2 - масленка; 3 - крышка масленки; 4 - ершик; 5 - пружина; 6 - пенал; 7 - металлический затыльник; 8 - крышка для закрывания гнезда

Сошка служит упором при стрельбе. Она состоит из основания с хомутиком для крепления на трубке газового поршня, двух ног с полозками для упора в грунт и выступами для фиксации ног в сложенном положении, пружины для разведения ног, на левой ноге сошки размещена пружинная застежка для крепления ног в сложенном положении.

Сошка: 1 - основание; 2 - хомутик; 3 - ноги; 4 - полозки ног; 5 - пружина для разведения ног; 6 - пружинная застежка; 7 - передвижной хомутик; 8 - фиксатор передвижного хомутика

Патронная лента служит для помещения патронов и подачи их в приемник пулемета. Она состоит из звеньев, соединенных между собой соединительными пружинами. На концах ленты имеются наконечники для удобства заряжания пулемета.

Патронная лента: 1 - звенья; 2 - соединительные пружины; 3 - наконечник; 4 - соединительное звено; 5 - кольцевое звено

Коробки служат для помещения в них лент с патронами. Они бывают двух типов: на 100 патронов, которые крепятся к кронштейну пулемета, и на 200/250 патронов, которые размещаются отдельно от пулемета.

Патронная коробка на 200 (250) патронов: 1 - откидная крышка; 2 - застежка; 3 - завертка; 4 - ручка для переноски; 5 - выемка по форме патрона

Патронная коробка на 100 патронов: 1 - откидная крышка; 2 - застежка; 3 - завертка; 4 - ручка для переноски; 5 - зацепы; 6 - выступ; 7 - защелка; 8 - откидной клапан; 9 - закругленный выступ
