Рукоятка перезаряжания

Возвратный механизм

Затвор

В состав затвора входят детали:

• остов затвора;
• ударник;
• выбрасыватель с пружиной и осью; шпильки.

Остов затвора имеет: цилиндрический вырез для дна гильзы (чашечку); цилиндрический вырез для выбрасывания с пружиной; два боевых выступа для запирания канала ствола; досылатель в виде выступа для досылания патрона в патронник; ведущий выступ, обеспечивающий соединение затвора с затворной рамой и поворот затвора при запирании и отпирании канала ствола; продольный паз для прохода отражателя; отверстия для оси выбрасывателя и шпильки; канал для ударника.

Ударник имеет боек, выступ для контакта с затворной рамой и хвост.

Выбрасыватель имеет зацеп для захвата закраины гильзы, гнездо для пружины и вырез для оси.

Затвор в сборе: 1 - боевые выступы; 2 - ведущий выступ; 3 - канал для помещения ударника; 4 - выступ ударника

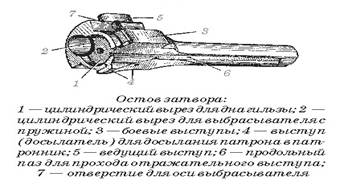

Остов затвора: 1 - цилиндрический вырез для дна гильзы; 2 - цилиндрический вырез для выбрасывателя с пружиной; 3 - боевые выступы; 4 - выступ (досылатель) для досылания патрона в патронник; 5 - ведущий выступ; 6 - продольный паз для прохода отражательного выступа; 7 - отверстие для оси выбрасывателя

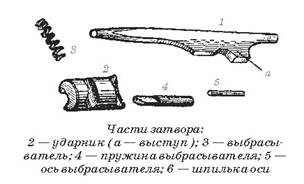

Части затвора: 2 - ударник (а - выступ); 3 - выбрасыватель; 4 - пружина выбрасывателя; 5 - ось выбрасывателя; 6 - шпилька оси

Возвратный механизм включает детали:

• возвратно-боевую пружину;
• направляющий стержень;
• ограничитель затворной рамы.

Возвратно-боевая пружина - эта витая цилиндрическая пружина, работающая на сжатие.

Направляющий стержень состоит из двух частей, шарнирно соединенных между собой. Задняя часть стержня имеет кольцевой уступ для возвратно-боевой пружины.

Ограничитель затворной рамы имеет выступ для соединения с задней стенкой затворной рамы и отверстие для соединения с направляющим стержнем.

Возвратно-боевая пружина с направляющим стержнем: 1 и 2 - задняя и передняя части направляющего стержня; 3 - возвратно-боевая пружина; 4 - ограничитель затворной рамы; 5 - кольцевой уступ; 6 - выступ для соединения с задней стенкой ствольной коробки

Рукоятка перезаряжания состоит из тяги и ручки с пружиной.

Тяга рукоятки имеет на переднем конце ведущий выступ для сцепления с затворной рамой, а на заднем - стойку для крепления ручки с отверстиями для оси и выемом для пружины.

Ручка имеет зацеп, отверстие для оси и паз для контакта с выступом тяги.

Рукоятка перезаряжания в сборе (вверху) и ее части: 1 - тяга (а - ведущий выступ; б - стойка для крепления ручки); 2 - ручка (в - зацеп ручки); 3 - ось ручки; 4 - пружина ручки
