Затворная рама с газовым поршнем

Затворная рама имеет: канал для возвратно-боевой пружины; фигурный вырез для ведущего выступа затвора; срез для прохода выбрасываемых гильз; наклонный паз для контакта с роликом подавателя; выступ для взаимодействия с толканием щитка; наклонную грань с пазом для взаимодействия с выступом подавателя; уступ для соединения с газовым поршнем; извлекатель с зацепами; канал с кольцевой проточкой для помещения затвора и выступа ствольной коробки.

Газовый поршень имеет: утолщение на заднем конце для соединения с затворной рамой; кольцевые выточки для улучшения обтюрации газов в патрубке газовой каморы; ведущий поясок для направления движения поршня в трубке газового поршня.

Трубка газового поршня имеет: вырез для прохода рукоятки перезаряжания; направляющие выступы и пружинную защелку для соединения со ствольной коробкой; антабку для направления ствола при присоединении его к пулемету; кольцевую проточку с вырезом для прикрепления основания сошки; четыре отверстия для выхода пороховых газов; кольцевую расточку для патрубка газовой каморы.

Газовая камора имеет: отверстие для прохода газов; патрубок с каналом для газового поршня и двумя отверстиями для выпуска газов; кольцевую проточку для надевания переднего кольца трубки газового поршня; по три лунки по бокам для фиксаторов выступов регулятора, обозначенные цифрами 1, 2, 3.

Регулятор имеет: круглые и продолговатые отверстия для выпуска газов из газовой каморы наружу; два выступа с фиксаторами для удержания регулятора на патрубке; пазы для захода закраины гильзы, применяемой для поворота регулятора.

Затворная рама с газовым поршнем (вверху - в сборе): 1 - канал для возвратно-боевой пружины; 2 - фигурный вырез; 3 - срез для прохода выбрасываемых гильз; 4 - наклонная грань для взаимодействия с роликом подавателя; 5 - выступ для взаимодействия с толкателем щитка; 6 и 7 - наклонная грань и паз для взаимодействия с выступом подавателя; 8 - уступ для выступа рукоятки перезаряжания; 9 - гнездо для соединения с газовым поршнем; 10 - стойка; 11 - извлекатель с зацепами; 12 - сквозной канал для помещения затвора; 13 - продольные пазы; 14 - утолщение для соединения с затворной рамой; 15 - кольцевые выточки; 16 - ведущий поясок

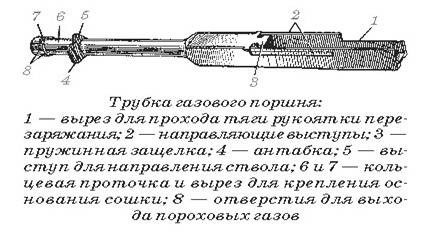

Трубка газового поршня: 1 - вырез для прохода тяги рукоятки перезаряжания; 2 - направляющие выступы; 3 - пружинная защелка; 4 - антабка; 5 - выступ для направления ствола; 6 и 7 - кольцевая проточка и вырез для крепления основания сошки; 8 - отверстия для выхода пороховых газов

Газовая камора: 1 - штифты; 2 - патрубок; 3 - отверстие для выпуска газов; 4 - кольцевая проточка; 5 - лунки для фиксаторов выступов регулятора

Регулятор: 1 - отверстия для выпуска газов; 2 - выступы; 3 - фиксатор; 4 - пазы для захода закраины гильзы
