Обобщенная структура взаимосвязанных сетей

Назначение, компоненты и общая структура компьютерной сети

Компьютерная сеть(информационно-вычислительная сеть) - это система распределенных на территории средств ввода/вывода, хранения и обработки информации, связанных между собой каналами передачи данных.

Сети могут обеспечить:

■ удаленный доступ пользователей к ресурсам сети (базам и банкам данных, экспертным системам, высокопроизводительным ЭВМ, высококачествен­ным принтерам и графопостроителям и др.);

■ создание распределенных банков данных, что сни­жает стоимость их эксплуатации и уменьшает время доступа пользователей к информации;

■ предоставление пользователям различных услуг (службы информации, электронной почты, теле­конференций и др.).

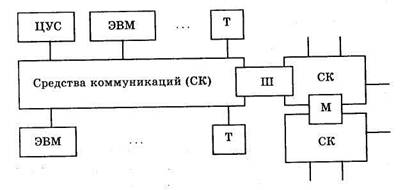

Компоненты сети:

ЭВМ - вычислительные средства сети, которые могут быть разных классов и типов и работать под управлением различных операционных систем. Для работы в сети ЭВМ должна быть укомплек­тована необходимыми техническими средствами (например: сетевым адаптером, модемом для те­лефонных каналов связи, устройством преобразо­вания сигналов для телеграфных каналов, або­нентской радиостанцией для радиоканалов и др.) и программами, поддерживающими работу этих устройств.

ЦУС — центр управления сетью, где работает адми­нистратор сети. В ЦУС, как правило, устанавли­вается ЭВМ, обладающая наивысшей производи­тельностью и большим объемом памяти и оснащенная специальным программным обеспече­нием.

Администратор сети- это человек или группа лиц, которые выполняют следующие функции:

■ проверку работоспособности компонентов сети, отключение неисправных, подключение отремонтированных или новых компонентов;

■ установление конфигурации сети;

■ определение дисциплины (порядка) обслуживания пользователей;

■ учет времени работы пользователей и компонентов сети.

Терминалы (Т) - устройства ввода/вывода инфор­мации без ее обработки.

Средства коммуникаций (СК) — комплекс техни­ческих и программных средств для обеспечения информационного взаимодействия между компонентами сети. В сетях используются каналы связи с различными физи­ческими средствами передачи сигналов: проводными, оп­товолоконными и по радио.

Так как в разные годы сети разрабатывали различ­ные организации, ориентируя их на определенные типы ЭВМ, классы задач и сферы применения, то исторически сложилось так, что среди компьютерных сетей нет еди­нообразия. Поэтому взаимодействие между сетями осу­ществляется в рамках протоколов.

Протокол — это система соглашений, которые оп­ределяют все аспекты информационного взаимодействия между компонентами одной сети или разных сетей. Про­токол включает правила, процедуры, алгоритмы и тре­бования, касающиеся порядка взаимодействия между компонентами сети. Связь сетей с разными протоколами производится через шлюзы, а с одинаковыми протокола­ми - через мосты. Шлюзы и мосты осуществляют согла­сование различных протоколов.

Шлюз (Ш) - комплекс технических и программ­ных средств для организации взаимодействия между нео­днородными сетями, т.е. включающими программно-не­совместимые ЭВМ.

Мост (М) - комплекс технических и программных средств для организации взаимодействия между одно­родными сетями, т. е. в которые входят программно-совместимые ЭВМ.
