Разрез, полученный в результате рассечения предмета несколькими секущими плоскостями, называется сложным.

Рис.10

Пример выполнения фронтального и профильного разрезов

Разрез, полученный в результате рассечения предмета одной секущей плоскостью, называется простым.

В зависимости от расположения секущей плоскости простые разрезы делятся:

Рис.6

Рис.7

г). Горизонтальный разрез - секущая плоскость параллельна горизонтальной плоскости проекций

Рис.8

На стр.5 показан пример выполнения простых разрезов. На рис.9 показаны три основных вида детали. Для выявления ее внутренней формы необходимо выполнить фронтальный разрез вместо вида спереди и профильный разрез вместо вида слева (рис.10)

Рис.9

В зависимости от расположения секущих плоскостей сложные разрезы делятся:

а) Секущие плоскости параллельны между собой – ступенчатый разрез

- ступенчатый фронтальный

- ступенчатый горизонтальный

- ступенчатый профильный

Рис.11

На рис. 11 выполнен фронтальный ступенчатый разрез детали.

б) Разрез, полученный в результате рассечения предмета пересекающимися плоскостями называется ломанымразрезом

Рис.12

При выполнении ломаного разреза наклонная плоскость поворачивается вокруг линии пересечения плоскостей до совмещения ее с основной плоскостью.

Разрез, служащий для выяснения формы предмета в отдельном, ограниченном месте, называется местнымразрезом. Местный разрез выделяется на виде сплошной волнистой линией.

Рис.13

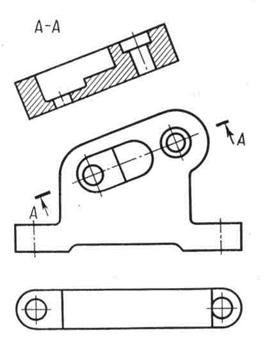

На рис.14 приведен пример наклонного разреза

Рис.14

Если деталь симметрична, то на одном чертеже соединяют половину вида с половиной разреза

1. При соединении половины вида с половиной разреза, со стороны вида пунктирные линии не выполняются.

2. Вид располагается слева от осевой линии, разрез - справа.

3. Границей между видом и разрезом является осевая линия.

Ребро жесткости, попадающее в секущую плоскость - не режется.

Если в плоскость сечения попадает ребро, расположенное внутри детали, то выполняют немного больше разреза, чем вида

Если в плоскость сечения попадает наружное ребро детали, то выполняют немного больше вида, чем разреза.

СЕЧЕНИЯ

Сечениемназывается изображение, полученное при рассечении детали одной или несколькими плоскостями. Часть детали, расположенную между наблюдателем и секущей плоскостью мысленно отбрасывается. В сечении показывают только то, что попало в секущую плоскость.

1. Вынесенное сечение:

Если вынесенное сечение находится в проекционной связи с основным видом, то оно не обозначается. Если вынесенное сечение вне проекционной связи с основным видом, то требуется обозначить секущую плоскость разомкнутой линией, стрелкой показать направление взгляда и обозначить любой буквой.

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью.

2). Наложенное сечение:

Если наложенное сечение имеет несимметричную форму, то необходимо показать направление взгляда.

Наложенное сечение выполняется тонкой линией.

3). Сечение в разрыве:

Если сечение в разрыве имеет несимметричную форму, то необходимо показать направление взгляда.

Сечение в разрыве выполняется толстой линией.
