В матричных SIMD-системах распространение получили два основных типа архитектурной организации массива процессорных элементов.
В первом варианте, известном как архитектура типа «процессорный элемент - процессорный элемент»(«ПЭ-ПЭ»):
N процессорных элементов (ПЭ) связаны между собой сетью соединений.
Каждый ПЭ - это процессор с локальной памятью.
Процессорные элементы выполняют команды, получаемые из КМП по шине широковещательной рассылки, и обрабатывают данные как хранящиеся в их локальной памяти, так и поступающие из КМП.
Обмен данными между процессорными элементами производится по сети соединений, в то время как шина ввода/вывода служит для обмена информацией между ПЭ и устройствами ввода/вывода.
Для трансляции результатов из отдельных ПЭ в контроллер массива процессоров служит шина результата.
Благодаря использованию локальной памяти аппаратные средства ВС рассматриваемого типа могут быть построены весьма эффективно. Во многих алгоритмах действия по пересылке информации по большей части локальны, то есть происходят между ближайшими соседями. По этой причине архитектура, где каждый ПЭ связан только с соседними, очень популярна. В качестве примеров вычислительных систем с рассматриваемой архитектурой можно упомянуть MasPar MP-1, Connection Machine CM-2, GF11, DAP, МРР, STARAN, PEPE, ILLIAC IV.

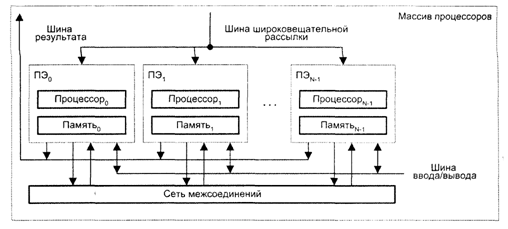

Архитектура типа «процессорный элемент - процессорный элемент»
Второй вид архитектуры — «процессор-память» В такой конфигурации двунаправленная сеть соединений связывает N процессоров с М модулями памяти. Процессоры управляются КМП через широковещательную шину. Обмен данными между процессорами осуществляется как через сеть, так и через модули памяти. Пересылка данных между модулями памяти и устройствами ввода/вывода обеспечивается шиной ввода/вывода. Для передачи данных из конкретного модуля памяти в КМП служит шина результата. Примерами ВС с рассмотренной архитектурой могут служить Burroughs Scientific Processor (BSP), Texas Reconfigurable Array Computer (TRAC).
Архитектура типа «процессор-память»
В большинстве матричных SIMD-систем в качестве процессорных элементов применяются простые RISC-процессоры с локальной памятью ограниченной емкости.
Например, каждый ПЭ системы MasPar MP-1 состоит из четырехразрядного процессора с памятью емкостью 64 Кбайт. В системе МРР используются одноразрядные процессоры с памятью 1 кбит каждый, а в СМ-2 процессорный элемент представляет собой одноразрядный процессор с 64 Кбит локальной памяти. Благодаря простоте ПЭ массив может быть реализован в виде одной сверхбольшой интегральной микросхемы (СБИС). Это позволяет сократить число связей между микросхемами и, следовательно, габариты ВС. Так, одна СБИС в системе СМ-2 содержит 16 процессоров (без блоков памяти), а в системе MasPar MP-1 СБИС состоит из 32 процессоров (также без блоков памяти). В системе МР-2 просматривается тенденция к применению более сложных микросхем, в частности 32-разрядных процессоров с 256 Кбайт памяти в каждом.
Неотъемлемыми компонентами ПЭ (рис.) в большинстве вычислительных систем являются:
арифметико-логическое устройство (АЛУ);
регистры данных;
сетевой интерфейс (СИ), который может включать в свой состав регистры пересылки данных;
номер процессора;
регистр флага разрешения маскирования (F);
локальная память.
Структура процессорного элемента
Процессорные элементы, управляемые командами, поступающими по широковещательной шине из КМП, могут выбирать данные из своей локальной памяти и регистров, обрабатывать их в АЛУ и сохранять результаты в регистрах и локальной памяти. ПЭ могут также обрабатывать те данные, которые поступают по шине широковещательной рассылки из КМП. Кроме того, каждый процессорный элемент вправе получать данные из других ПЭ и отправлять их в другие ПЭ по сети соединений, используя для этого свой сетевой интерфейс. В некоторых матричных системах, в частности в MasParМР-1, элемент данных из ПЭ-источника можно передавать в ПЭ-приемник непосредственно, в то время как в других, например в МРР, - данные предварительно должны быть помещены в специальный регистр пересылки данных, входящий в состав сетевого интерфейса. Пересылка данных между ПЭ и устройствами ввода/вывода осуществляется через шину ввода/вывода ВС. В ряде систем (MasParMP-1) ПЭ подключены к шине ввода/вывода посредством сети соединений и канала ввода/вывода системы. Результаты вычислений любое ПЭ выдает в КМП через шину результата.
Каждому из N ПЭ в массиве процессоров присваивается уникальный номер, называемый также адресом ПЭ, который представляет собой целое число от 0 до N- 1. Чтобы указать, должен ли данный ПЭ участвовать в общей операции, в его составе имеется регистр флага разрешения F. Состояние этого регистра определяют сигналы управления из КМП, либо результаты операций в самом ПЭ, либо и те и другие совместно.
Еще одной существенной характеристикой матричной системы является способ синхронизации работы ПЭ. Так как все ПЭ получают и выполняют команды одновременно, их работа жестко синхронизируется. Это особенно важно в операциях пересылки информации между ПЭ. В системах, где обмен производится с четырьмя соседними ПЭ, передача информации осуществляется в режиме «регистр- регистр».
