Послідовність виконання роботи

1. Побудувати додавальний послідовний лічильник на універсальних JK−тригерах з коефіцієнтом перерахунку (модулем) К_пр=8, рис. 1.

Рис. 1

2. Дослідити роботу лічильника, установивши амплітуду однополярных імпульсів функціонального генератора (поле Instruments, ) 5 В і частоту 1 Гц.

3. Побудувати за допомогою двопроменевого осцилографа (поле Instruments, )часові діаграми прямих виходів тригерів лічильника Q відповідно до перерахункових імпульсів. Частоту перерахункових імпульсів установити 1 кГц.

4. Побудувати віднімальний послідовний лічильник на універсальних JK−тригерах з коефіцієнтом перерахунку (модулем) К_пр=8. Виконати дії відповідно до п. 2 і 3.

5. Побудувати та дослідити двійково−десятичний лічильник з паралельним переносом (рис. 2) та кільцевий лічильник на D−тригерах (рис. 3). Виконати дії відповідно до п. 2.

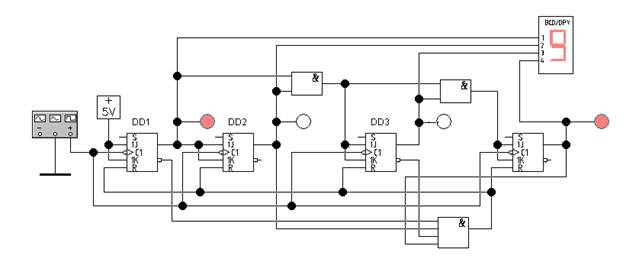

Рис. 2

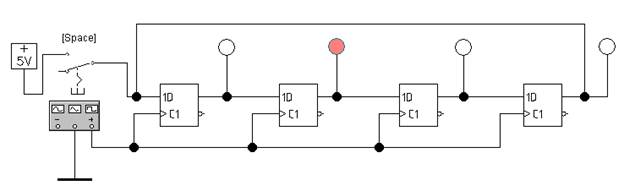

Рис. 3

№ 6. Аналогово−цифровий та цифро−аналоговий перетворювачі

Мета роботи: − експериментальне дослідження роботи дворозрядних паралельного аналогово−цифрового та цифро−аналогового перетворювачів.
