Послідовність виконання роботи

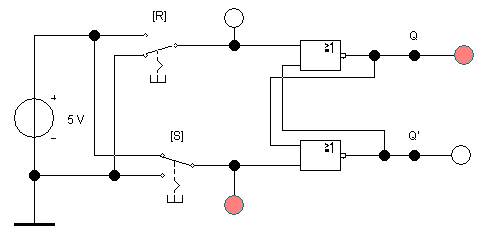

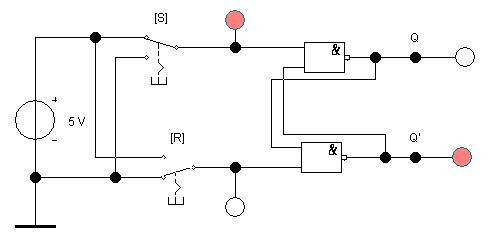

1. Побудувати та дослідити асинхронні RS−тригери на логічних елементах І−НЕ та АБО−НЕ, рис. 1 і 2. За результатами досліджень скласти таблиці переходів.

Рис. 1

Рис. 2

І−НЕ АБО−НЕ

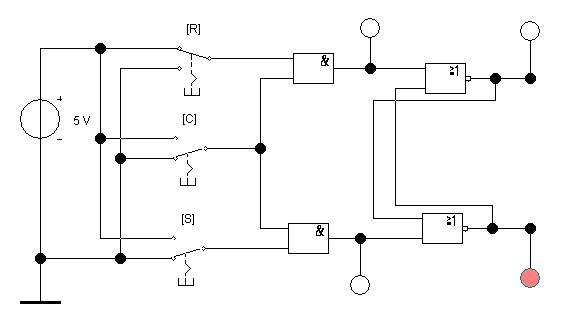

2. Побудувати та дослідити синхронний RS−тригер на логічних елементах АБО−НЕ, рис. 3. За результатами досліджень скласти таблицю переходів.

С	R	S	Qn	Qn+1

Рис. 3

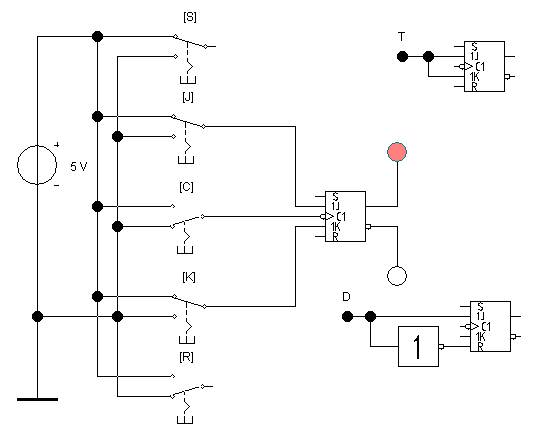

3. Дослідити синхронний JK−тригер в режимах JK−тригера, Т−тригера та D−тригера, рис. 4. За результатами досліджень скласти таблиці переходів.

JK Т D

С

R

S

Qn

Qn+1

С

T

Qn

Qn+1

С

D

Qn

Qn+1

Рис. 4
