Послідовність виконання роботи

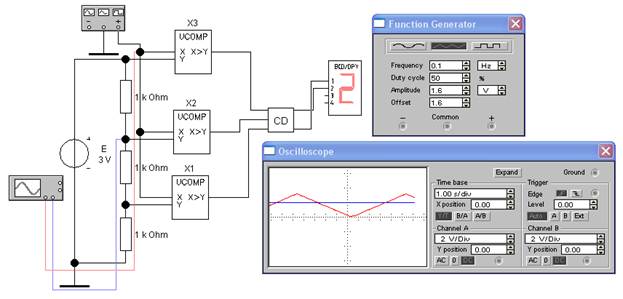

1. Побудувати дворозрядний аналогово−цифровий перетворювач за допомогою джерела напруги Е (меню (Sources), резисторів з опорами R=1kOм (меню (Basic)), компараторів (меню (Analog ICs) та шифратора CD, рис. 1. Перетворювач доповнити семи сегментним індикатором (поле компонент (Indicators)).

Рис. 1

Перед побудовою схеми шифратора необхідно скласти його таблицю істинності та записати рівняння в дизьюктивній нормальній формі:

3. Аналоговий сигнал подати за допомогою функціонального генератора в режимі трикутних імпульсів з параметрами: Frequency 0.1 Гц, Duty cycle 50, Amplitude E/2, Offset E/2. Значення джерела напруги Е установити в залежності від заданого кроку квантування ∆ аналогового сигналу.

4. Дослідити роботу аналогово−цифрового перетворювача:

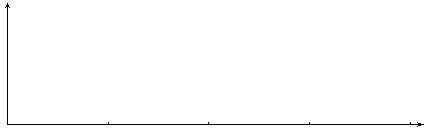

− за допомогою осцилографа побудувати сумісний часовий графік вхідного сигналу в аналоговому і ступінчатому вигляді, перевірити та показати на графіку значення кроку квантування ∆;

− занести в таблицю вхідні напруги відповідно до квантування аналогового сигналу та їх двійкові коди:

5. Побудувати дворозрядний цифро−аналоговий перетворювач з використанням ланцюга R−2R, рис. 2. Операційний підсилювач знаходиться в меню (Analog ICs).

Рис. 2

6. Визначити величину вихідної напруги цифро−аналогового перетворювача Y(t) відповідно до двійкових кодів та занести в таблицю вхідні напруги відповідно до двійкових кодів:
