Послідовність виконання роботи

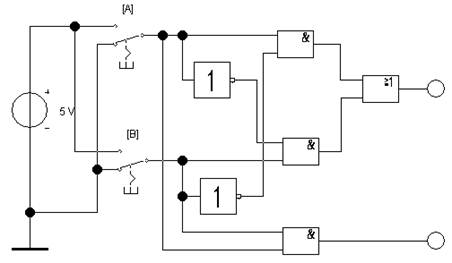

1. Скласти таблицю істинності, записати функції алгебри логіки (ФАЛ) та побудувати відповідно до них функціональну схему однозарядного напівсуматора. Однорозрядні двійкові коди сформувати за допомогою джерела напруги Е = 5 В (меню (Sources) і ключів (поле компонент (Basic)). Схему напівсуматора доповнити індикаторами логічного стану (поле компонент (Indicators)), рис. 1.

Рис. 1

2. Натиснувши кнопку (запуск моделювання), що розміщена в правому куті екрану і комбінуючи станом ключів переконатись в правильності функціонування напівсуматора відповідно до таблиці істинності.

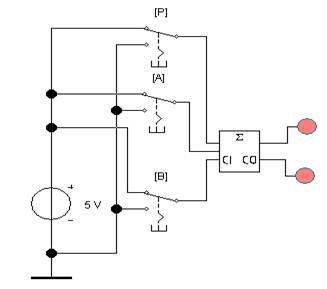

3. Скласти таблицю істинності однозарядного суматора (меню −Digital), побудувати функціональну схему дослідження та переконатись в правильності функціонування його, відповідно до таблиці істинності, рис. 2.

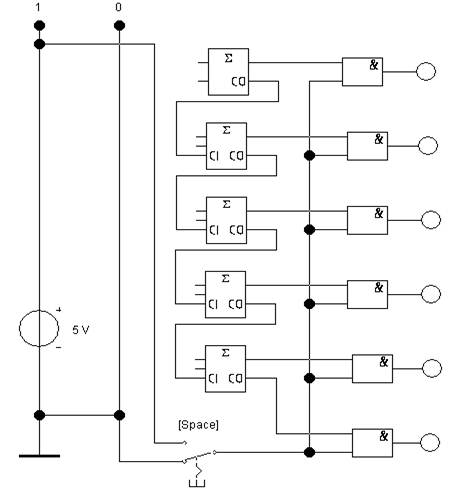

4. Побудувати п−розрядний суматор паралельної дії, щоб підсумувати двоє довільних двійкових чисел до числа N , де N — номер студента у списку учбової групи, рис. 3.

Рис. 2

Рис. 3

Входи суматорів відповідно до двійкових чисел з’єднати з шинами „1” або „0”. Ключ Space імітує надходження тактового імпульсу, який визначає момент відліку інформації.
