Послідовність виконання роботи

1. Cкласти за допомогою логічного перетворювача (Logic Converter, меню Instruments ) таблицю істинності неповного дешифратора на п’ять входів і три виходи відповідно до чисел N, N+1, N+2 (N — номер студента у списку учбової групи).

2. Отримати за таблицями істинності окремо для кожного з трьох виходів функції алгебри логіки (ФАЛ).

3. Побудувати дешифратор на п’ять входів і три виходи у базисі логічних елементів АБО, І та НЕ і дослідити його роботу подаючи на входи логічні сигнали, сформовані за допомогою джерела напруги Е=5 В (меню (Sources) і ключів (поле компонент (Basic).

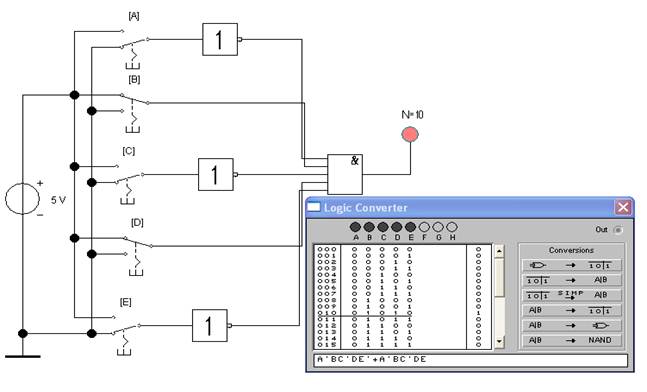

Як приклад, на рис. 1 наведена схема дешифратора для вхідного двійкового числа 01010.

Рис. 1

4. Отримати за допомогою логічного перетворювача, а потім проаналізувати схеми дешифратора до числа N у базисі АБО, І і НЕ та у базисі І-НЕ.

Для отримання схем потрібно натиснути відповідно кнопки та логічного перетворювача. Як приклад, на рис. 2 і 3 наведені схеми дешифратора до вхідного двійкового числа 01010.

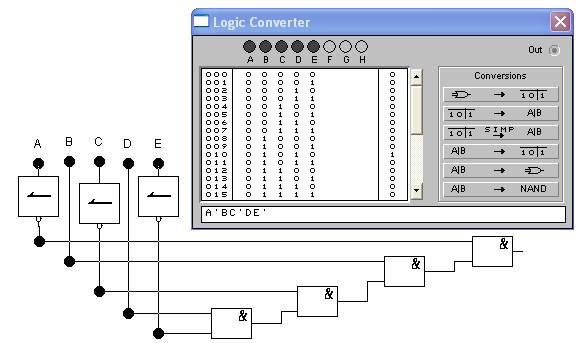

Рис. 2

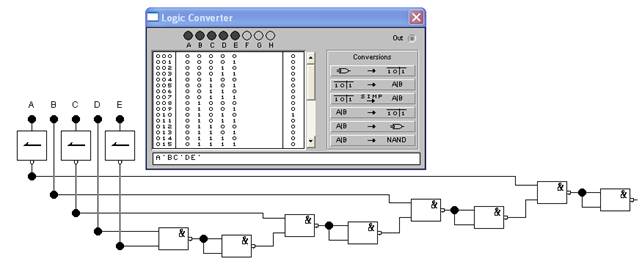

Рис. 3
