Програмовані логічні матриці


Дата додавання: 2014-11-27; переглядів: 1052.


ПЛМ поділяються на:

- матриці добутків;

- матриці сум.

У ПЛМ, на відміну від ROM, програмуються не тільки дані, але й адреси.

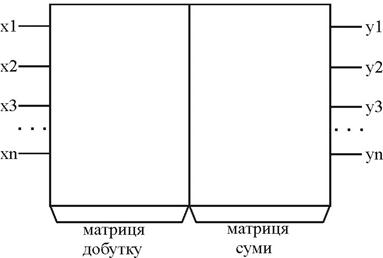

Рис.4.6. Структура ПЛМ

ROM та ПЛМ розрізняються за системою адресації, за розподіленням інформаційних копій, за можливістю одночасного опитування декількох перехідних функцій.

У ПЛМ здійснюється надлишкова вільна адресація, а у ROM – жорстка ненадлишкова адресація (тобто одній адресі відповідають одні дані).

Число елементів у ПЛМ менше у 3-10 разів.

ПЛМ використовують у випадку, коли немає необхідності здійснювати дешифрацію всіх можливих комбінацій, що надходять на схему.

Різні адреси можуть адресувати різні області даних, одні й ті ж області даних або ні одної.
