Відтворення дужкових форм перемикаючих функцій


Дата додавання: 2014-11-27; переглядів: 840.


За допомогою ПЛМ можна відтворити не тільки диз’юнктивні нормальні форми перемикаючих функцій, але й дужкові форми. У цьому випадку спочатку отримують вираз у дужках, а потім вони розглядаються як аргументи для отримання остаточного результату. У схемі з’являються зворотні зв’язки – проміжні результати з виходу знову подаються на входи, логічна глибина схеми збільшується, затримка вироблення результату зростає. Нехай, наприклад, необхідно отримати функцію:

.

Для цього слід застосувати включення ПЛМ за схемою (рис.4.8).

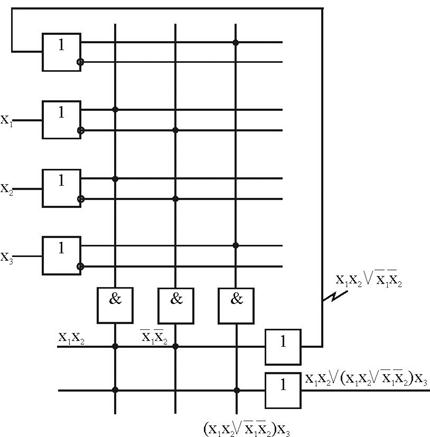

Рис.4.8. Схема включення ПЛМ при відтворенні дужкових форм
