Регістри зсуву


Дата додавання: 2014-11-27; переглядів: 1445.


Регістри зсуву можуть зсувати інформацію ліворуч, праворуч або в обох напрямках (тоді регістр має назву реверсивного).



Рис.3.23. Схема регістру зсуву праворуч

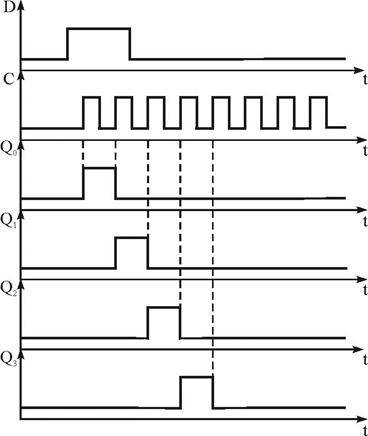

Рис.3.24. Часова діаграма роботи регістра зсуву праворуч

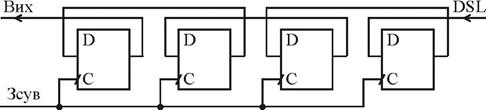

Рис.3.25. Схема регістру зсуву ліворуч

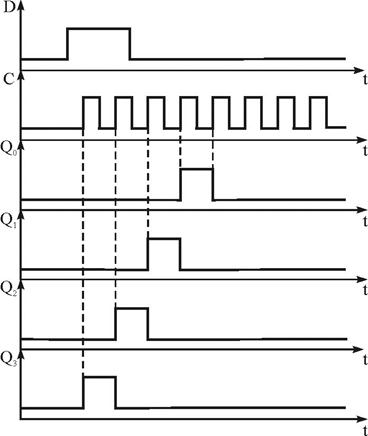

Рис.3.26. Часова діаграма роботи регістра зсуву ліворуч

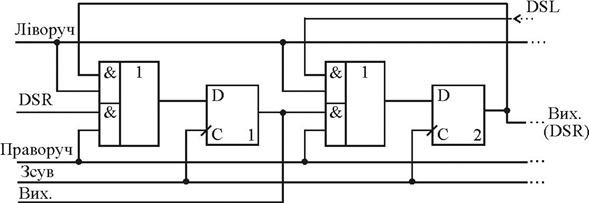

Рис.3.27. Схема реверсивного регістру

Існують багатотактні зсуваючі регістри, котрі керуються декількома синхросигналами. Найбільш широко застосовуються двотактні регістри, побудовані на простих одноступінчатих тригерах, керованих рівнем.
