Універсальний регістр


Дата додавання: 2014-11-27; переглядів: 1485.


У серіях інтегральних схем ТТЛ, ТТЛШ існують багато варіантів регістрів. Зокрема, багато режимні (багатофункціональні, універсальні) регістри, що виконують набір мікрооперацій.

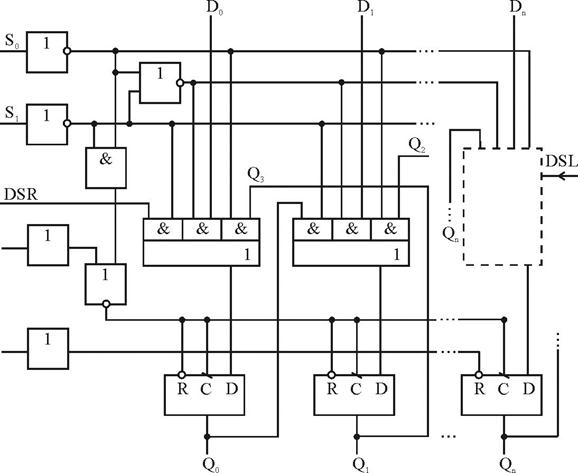

Рис.3.28. Схема багаторежимного регістру

Рис.3.29. Умовне графічне зображення універсального регістру КР 1533ИР13

Таблиця істинності для регістру КР 1533ИР13

Режим Входи Виходи
  Скидання Зберігання Зсув ліворуч Зсув праворуч Паралельна загрузка С SO S1 DSR DSL Dn X L X X X X X H L L X X X H H L X L X H H L X H X H L H L X X H L H H X X H H H X X Dn Q0 Q1 … Q6 Q7 L L … L L Q0 Q1 … Q0 Q7 Q1 Q2 … Q7 L Q1 Q2 … Q7 L L Q0 … Q6 Q6 H Q0 … Q6 Q6 D0 D1 … D6 D7



На базі універсальних регістрів можна побудувати перетворювачі паралельного коду у послідовний і навпаки.

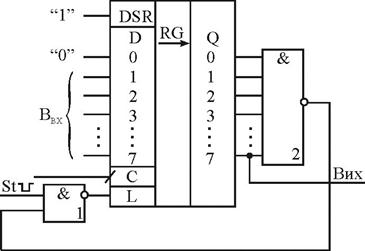

Рис.3.30. Схема перетворювача паралельного коду у послідовний
