Що спрацьовує по від’ємному фронту синхросигналу


Дата додавання: 2014-11-27; переглядів: 877.


D-тригер(тригер затримки)

D-delay.

D-тригери поділяються на два типи:

1. D-тригер;

2. D-тригер з динамічним керуванням.

D-вхід даних. По синхроімпульсу D-тригер приймає на вході Q той стан, який він має на вході, але з затримкою по часу. На базі D-тригеру будуються лічильники та регістри.

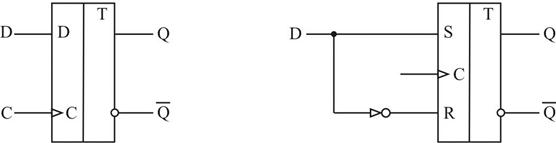

Рис.3.14. D-тригер на базі RS-тригера

D С Q
зберігання зберігання

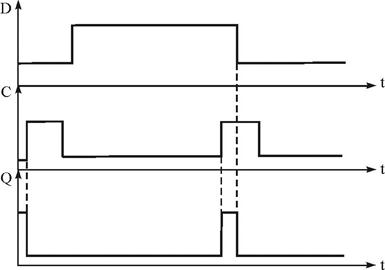

Рис.3.15. Часова діаграма роботи D-тригера
