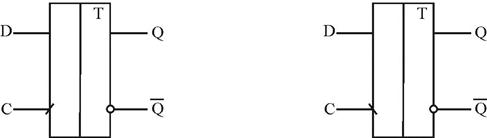

Вихідний сигнал D-тригера з динамічним керуванням перемикається тільки під час додатного або тільки під час від’ємного фронту сигналу С на вході. Напрямок зміни С, по якому записується інформація, визначається нахилом риски на схемі.

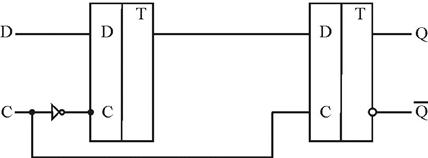

Рис.3.16. Структура динамічного D-тригера по додатному перепаду

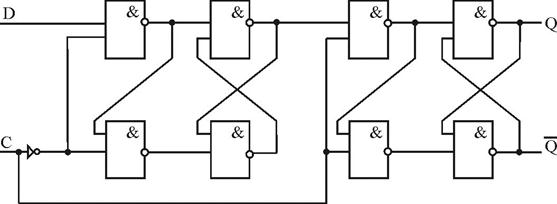

Рис.3.17. D-тригер на базі RS з інверсним керуванням
(керування по додатному фронту)

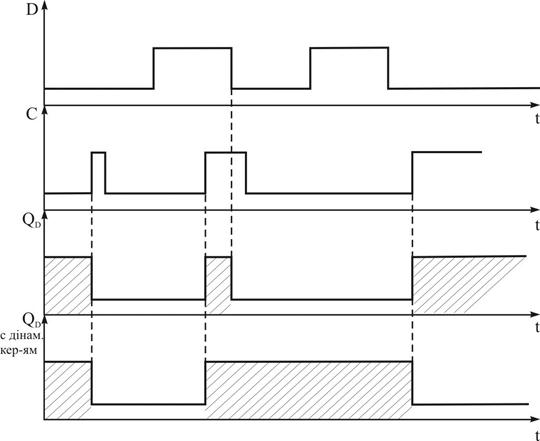

Рис.3.18. Часова діаграма

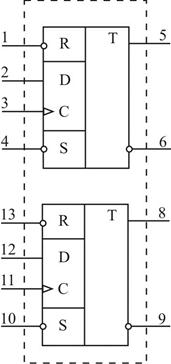

К 555 ТМ 2
Таблиця істинності роботи схеми К555ТМ2
| Режим роботи
| Входи
| Виходи
|
|
| D
| C
| Q
|
|
| 1. асинхронний, який установився
|
|
| х
| х
|
|
|
| 2. асинхронний
|
|
| х
| х
|
|
|
| 3. невизначеність
|
|
| х
| х
|
|
|
| загрузка «1»
|
|
|
|
|
|
|
| загрузка «0»
|
|
|
|
|
|
|
Логічна структура одного D-тригера містить:
- основний асинхронний RS-тригер;
- додатковий синхронний RS-тригер запису логічної одиниці у основний тригер;
- додатковий синхронний RS-тригер запису логічного нуля у основний тригер.
Входи і працюють незалежно від сигналу на тактовому вході.
Асинхронна установка D-тригера здійснюється подачею взаємопротилежних сигналів на входи і . У цей час входи D і С на роботу схеми не впливають. Якщо на і одночасно подати логічні нулі, то на виходах будуть логічні одиниці. Після зняття цих сигналів з і стан тригера буде невизначеним (на виході рівноймовірно установиться якесь стійке значення, тому
заборонено).
JK-тригер(універсальний RS-тригер)
JK-тригер працює аналогічно RS-тригеру, але при подачі забороненої комбінації перекидається у протилежний стан.
Абревіатура JK-тригера утворена від слів: jerk – швидко ввімкнути;
kill – швидко вимкнути.

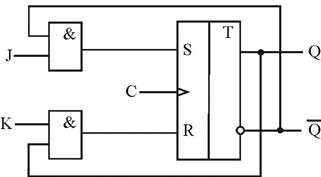

Рис.3.19. Схема JK-тригера на базі синхронного RS та його графічне зображення
Таблиця істинності роботи JK-тригера
| J
| K
|
|
|
|
|
| зберігання
| зберігання
|
