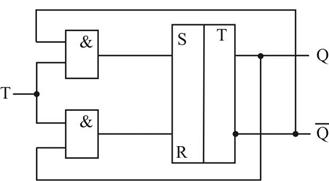

Рис.3.10. Схема Т-тригера на базі RS з прямим керуванням

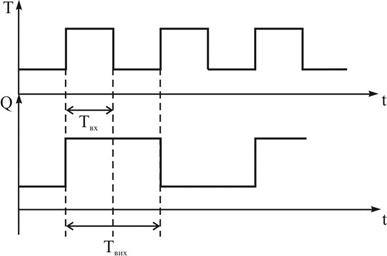

Рис.3.11. Часова діаграма роботи Т-тригеру
.
З діаграми видно, що період вихідного сигналу у 2 рази більше періоду вхідного сигналу. Ця властивість використовується для побудови лічильників.
Синхронний Т-тригер

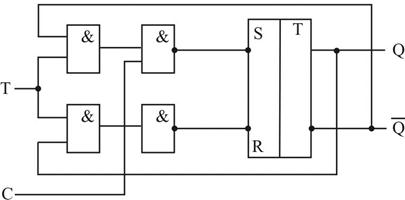

Рис.3.12. Синхронний Т-тригер на базі RS з інверсним керуванням
Таблиця істинності роботи синхронного Т-тригера
Т
| С
| S
| R
| Q
|
х
| х
|
|
| зберігання
зберігання
|

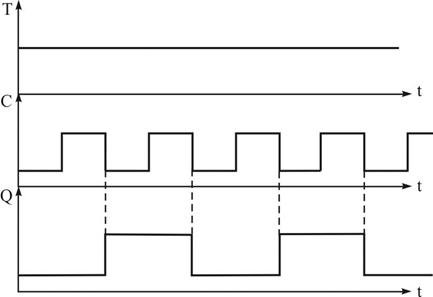

Рис.3.13. Часова діаграма роботи синхронного Т-тригера,
