MS-тригер (двоступінчатий)


Дата додавання: 2014-11-27; переглядів: 1615.


Двоступінчатим може бути будь-який тип тригеру, який складається з двох ступенів: М (master) i S (slave)

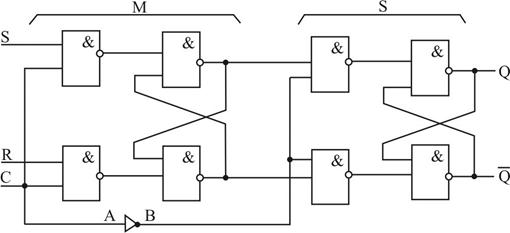

Рис.3.8. MS-тригер на базі RS-тригеру, який керується нулем

Двоступінчаті тригери використовуються для більш стійкої роботи схем.

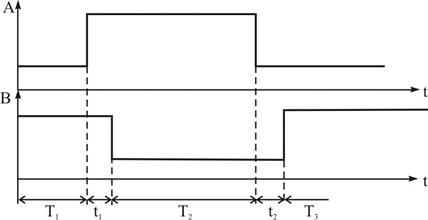

Рис.3.9. Часова діаграма роботи ступенів M і S

У період Т1 (А = 0, В = 1) буде працювати ступінь S. Ступінь S відкрита, ступінь М знаходиться у стані зберігання. Потім, при передач іна вхід С логічної одиниці у момент часу відбувається відключення S від М.

У період Т2 відчиняється ступінь М і відбувається запис інформації у М (при цьому S закрита). При подачі на вхід С нуля відбувається підключення ступені S до М, і при цьому здійснюється перезапис інформації з М у S (у момент часу ).

У момент часу Т3 ступінь S відчинена, М зачинена і т.д.

Т-тригер(з рахунковим входом)

Т (toggle) – релаксатор.

Т-тригер буває двох типів:

- синхронний;

- асинхронний.

На базі Т-тригерів будуються лічильники.
