Інтегральна мікросхема з дозволом по виходу


Дата додавання: 2014-11-27; переглядів: 888.


Для логічного відключення схеми від іншої частини мікропроцесорної системи використовують схеми з третім (z, високоімпедансним) станом.

        a b c х
0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1

Рис.1.9. Графічне зображення елемента І-НЕ з z-станом виходу.

Таблиця істинності

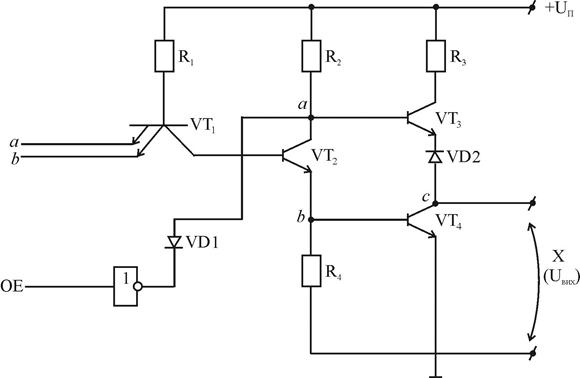

Рис.1.10. Логічний елемент І-НЕ з z-станом виходу ТТЛ-серії

При подачі на «0», «1», діод закритий, ланцюг дозволу розімкнений і не впливає на роботу схеми. Якщо «0», діод відкривається, у точці а низький потенціал, закритий, у точці b також низький потенціал, отже, . Точка с виявляється не під’єднаною ні до землі, ні до живлення. Цей стан еквівалентний розриву ланцюга, опір нескінченно зростає і такий стан називається z-станом, або третім станом.
