Та його схемо технічне зображення

При подачі на вхід схеми логічного «0» транзистор VT зачиняється і на виході схеми установлюється логічна «1». При подачі на вхід схеми логічної «1» VT відкривається і на виході схеми установлюється логічний «0».

Розглянемо роботу схеми елемента І-НЕ технології ТТЛ.

Рис.1.3. Графічне зображення логічного елемента І-НЕ

Та таблиця істинності його роботи

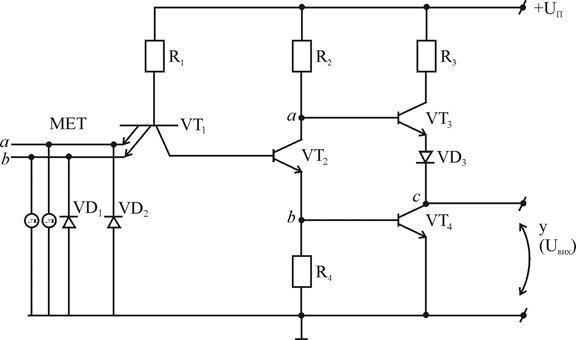

Рис.1.4. Елемент І-НЕ серії ТТЛ

Якщо подаємо на входи , емітерні переходи закриті, струм через та попадає на базу . відкривається, відкривається . У точці а – низький потенціал,тому - закритий, .

Якщо на вхід логічного елементу І-НЕ подавати одну з комбінацій «00», «01», «10», то у результаті буде відкриватись той емітер ний перехід, на котрий прийде «0». У результаті струм протікає по ланцюгу джерело сигналу→земля. У ланцюгу колектора струм відсутній і закритий. У точці а – високий потенціал, у точці b – низький потенціал, - відкритий, - закритий, на виході отримуємо «1».

«1».

Діоди , - це зворотно-зміщені антизвонні діоди, які захищають транзистор від негативної вхідної напруги. Діод використовується для того, щоб був надійно закритий. Для цього необхідно, щоб . Тобто

Порівнюючи рівняння, видно, що без діоду і транзистор закритий ненадійно. Поставивши діод, транзистор буде надійно закритий і перешкодостійкість логічного елементу підвищиться.

Розглянемо роботу елемента АБО-НЕ технології ТТЛ.

	a b c	х
0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1

Рис.1.5. Графічне зображення елементу АБО-НЕ і таблиця істинності його роботи

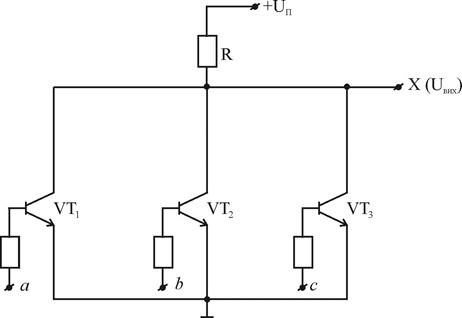

Рис.1.6. Схема АБО-НЕ ТТЛ-серії

При , транзистори , , закриті, на виході високий рівень сигналу. Якщо хоча б на один транзистор подати рівень логічної «1», то відповідний транзистор відчиниться і струм потече по ланцюгу . Отже, .

Інтегральна мікросхема з дозволом по входу І-НЕ

Рис.1.7. Графічне зображення елементу І-НЕ з дозволом по входу

Логічна функція, що описує роботу даного елементу записується наступним чином:

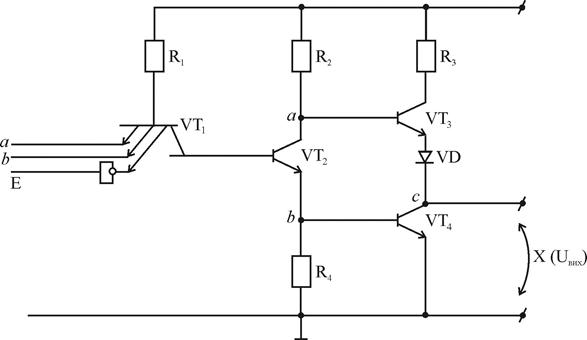

Рис.1.8. Логічний елемент І-НЕ з дозволом по входу ТТЛ-серії

Якщо на вхід дозволу подати логічний «0», то і відповідний емітерний перехід закритий і не впливає на роботу схеми. Якщо на вхід дозволу подати логічну «1», то , перехід «база-емітер» відкривається і виявляється закороченим на землю. У результаті у точці а високий потенціал (транзистор закритий), у точці b – низький потенціал, транзистор відкривається, а закритий. Таки чином, «1» незалежно від значень на інформаційних входах а і b.
