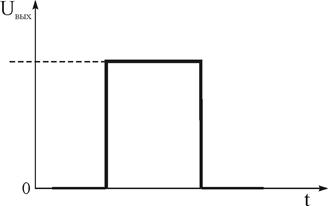

На діаграмі 3 наведений ідеальний вид дискретного сигналу, де .

Діаграма 3

Технології виготовлення логічних схем

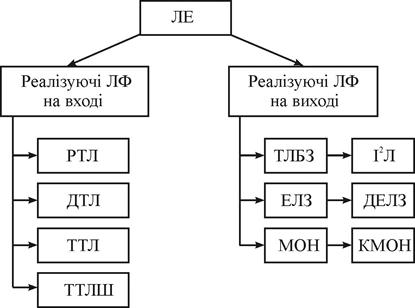

Рис.1.1. Технологія виготовлення логічних елементів

Технічні характеристики цифрових інтегральних схем та мікропроцесорів визначаються структурою й параметрами їх базових елементів. У залежності від технології виготовлення логічні елементи підрозділяються на серії, наведені на рис.1.1.

ТЛБЗ – транзисторна логіка з безпосередніми зв'язками.

І2Л – інтегральна інжекційна логіка.

ЕЛЗ – емітерно-зв’язана логіка.

ДЕЛЗ – деревовидна ЕЛЗ.

МОН – метал-окисел напівпровідник.

КМОН – компліментарна пара МОН.

РТЛ – резисторно-транзисторна логіка.

ТТЛ – транзисторно-транзисторна логіка.

ТТЛШ – ТТЛ з діодами Шотки.

Деякі характерні особливості серій ЛЕ:

ТТЛ - транзисторно-транзисторна логіка – будується на біполярних транзисторах, більш проста технологія, ніж ДТЛ, РТЛ, характеризується високою швидкодією, багатою логікою, низькою мірою інтеграції, високою здатністю навантаження.

ТТЛШ– ТТЛ з використанням діодів Шотки, яка дозволяє підвищити швидкодію ТТЛ-схем у 5-7 разів.

КМОН – будується на базі польових транзисторів. Достоїнства – низька споживана потужність, підвищена перешкодозахищеність. Недоліки - невисока швидкодія, великий розкид параметрів.
