Синхронні RS-тригери - це тактовані тригери (RSC- тригери),

 тут С - вхід тактових ( синхро) імпульсів. Принципова схема RSC -тригера, виконаного на ЛЕ І - НЕ, подана на рис. 4.7.

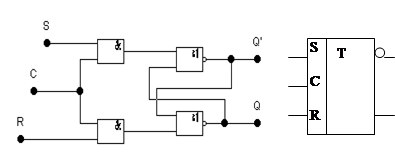

 Рисунок 4.7 - Синхронний тригер RS-типу

 Синхронний тригер має ту ж логіку функціонування, проте зміна стана відбувається тільки тоді, коли на вході С сигнал приймає значення «1», дозволяючи сигналу S=1 або R=1 пройти на елемент пам'яті через вхідні вентилі І.
 Значення вхідних сигналів S = R = C = 1 неприпустимі, і тільки при SRC = 0 виходи парафазні. Правила його роботи подані в
 табл. 4.3.

 Таблиця 4.3 - Таблиця переходів синхронного тригера RS-типу

   |  C n
  |   S n
  |   R n
  |   Q n+1
  |
  |
  |
  |
  |   Q n
  |
  |
  |
  |
  |   Q n
  |
  |
  |
  |
  |   Q n
  |
  |
  |
  |
  |   Q n
  |
  |
  |
  |
  |   Q n
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |   X
  |


 Для початкової установки тригера у певний вихідний стан можуть бути використані додаткові входи R, S (рис.4.8)

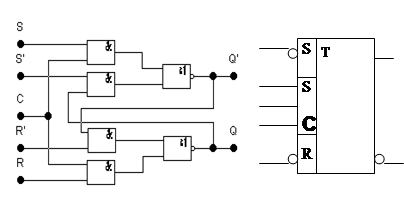

 Рисунок 4.8 - Синхронний тригер RS-типу з асинхронними входами передустановки і його умовне позначення
