D-тригер


Дата додавання: 2014-11-27; переглядів: 1025.


Назва даного тригера від англійського слова Delay - затримка, оскільки виконує функцію затримки сигналу, що надійшов на вхід, на один такт. D-тригери мають один інформаційний вхід D і вхід синхронізації С (рис.4.9) і реалізують логічну функцію

Q n+1 = Dn,

тобто інформаційне значення сигналу на виході Q на n+1-ому такті дорівнює інформаційному значенню сигналу на вході D на попередньому n -му такті (рис.4.10).

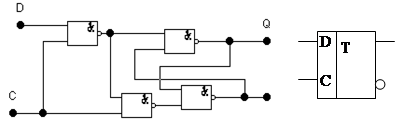

Рисунок 4.9 - Синхронний тригер D-типу і його умовне позначення



Вихідний сигнал тригера Q приймає значення, рівне вхідному сигналу D, тільки після приходу імпульсу, що синхронізує, С, у противному випадку тригер зберігає попередній стан.



C

D

Q

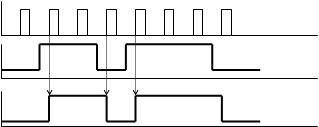

Рисунок 4.10 - Часові діаграми роботи D-тригера

Таблиця переходів тригера D-типу подана в табл. 4.4.




Таблиця 4.4 - Переходи тригера D

Cn Dn Qn Qn+1
