Схема тригера на логічних елементах АБО-НЕ і його умовне позначення приведені на рис.4.5.
Рисунок 4.5 - Асинхронний тригер RS-типу і його умовне позначення

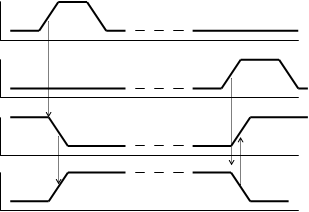

Часові діаграми переключення тригера (зміни його стану) показані на рис.4.6.
S
R
(Q
Q
Рисунок 4.6 - Часові діаграми переключення тригера
Таблиця, що описує поведінку сигналу на виході тригера Q у момент часу tn+1 (Qn+1) у залежності від аргументів Sn, Rn і Qn (відповідному моменту часу tn) і відповідна часовим діаграмам
рис.4.6, подана в табл.4.1.
Таблиця 4.1 - Таблиця переходів тригера RS- типу
де X - невизначений стан на виході тригера.
У спрощеній формі ця ж таблиця може бути подана у вигляді табл.4.2.
Таблиця 4.2 - Спрощена таблиця переходів тригера RS- типу
З часових діаграм і таблиць випливає, що вхід S (set) - установка тригера в стан Q="1", вхід R (reset) - вхід "скидання" (установка тригера в стан Q="0").
Комбінація сигналів S="1" і R="1" є забороненою, тому що стан тригера буде невизначеним (або "0" або "1").
Характеристичне рівняння RS-тригера може бути записане у вигляді
¾¾¾¾ ¾¾
n+1 n n `` n
Q = R Ú ( S Ú Q )
Логіку функціонування тригера можна також представити картою Карно
RS
Q 00 01 11 10
Якщо комбінація 11 на входи RS не подається, можна довизначити невизначені стани до «0» і отримати
_____
Q = `R Ù (S Ú Q) = R Ú (S Ú Q).
Даний тригер RS-типу можна реалізувати і на елементах І-НЕ, якщо функцію Qn+1 виписати з карти Карно у вигляді інімальної диз’юнктивної нормальної форми, довизначивши невизначені стани до «1» і представивши функцію в базисі І-НЕ.
