Порядок виконання роботи


Дата додавання: 2014-11-27; переглядів: 866.


1.3.1 Зберіть на робочому столі EWB схему у відповідності з рис. 1.8, використовуючи функціональний генератор гармонічних сигналів і осцилограф.

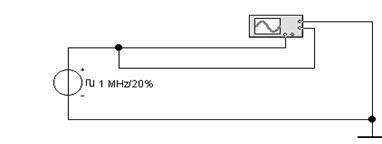

Рисунок 1.8 – Схема вимірювань параметрів сигналів



1.3.2 Встановіть параметри джерела сигналів відповідно до заданого варіанту (табл. 1.1).


Таблиця 1.1 – Таблиця варіантів

№ в–та Параметри джерела гармонічних сигналів Параметри джерела імпульсних сигналів
Діюча напруга (В) Частота (кГц) Частота (F, МГц) Коефіцієнт заповнення (D,%) Амплітуда (V, В)
1,0 0,1 2,5
1,4 1,0 1,5
2,5 0,2 3,5
3,0 4,0 4,5
4,0 10,0 5,0
4,5 20,0 6,0
5,0 5,0 3,0
6,0 2,0 4,0
7,0 3,0 10,0
10,0 0,5 1,5



1.3.3 Отримайте на екрані осцилографа стійке зображення сигналу.

1.3.4 Виміріть період гармонічних коливань та їх амплітудну напругу. Результати вимірювань, значення параметрів осцилограми і органів керування осцилографа внесіть в протокол (табл. 1.2).

1.3.5 Замініть в схемі рис. 1.8 джерело гармонічних сигналів на джерело напруги імпульсних сигналів і встановіть параметри джерела сигналів відповідно до заданого варіанту (табл. 1.1).

1.3.6 Отримайте на екрані осцилографа стійке зображення імпульсного сигналу.

1.3.7 Виміріть період проходження імпульсів, тривалість імпульсів і занесіть результати вимірювань, параметри осцилограми і органів керування осцилографа в протокол (табл. 1.2).

1.3.8 Навперемінно активізуючи кнопки АС і DC на лицьовій панелі осцилографа, прослідіть за зміною положення осцилограми. Поясніть причини змін осцилограми.




Таблиця 1.2 – Результати спостережень

Джерело сигнала Вимірюваний параметр Од. вим. Результати спостережень Умови вимірювань
Гармонічний Амплітудна напруга, Um В   hy=, ky=
Період коливань, Т мкс   lx=, kx=
Імпуль сний Період коливань, Т мкс   lx=, kx=
Тривалість імпульса, tи. мкс     lx=, kx=
Амплітуда імпульса, Um В   hy=, ky=



1.3.9 Зберіть на робочому столі EWB схему у відповідності з рис.1.9 використовуючи генератор кодів слів і логічний аналізатор.

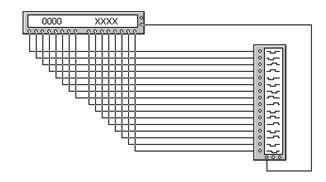

Рисунок 1.9 – Схема з'єднань генератора кодів слів і логічного аналізатора



1.3.10 Активізуйте генератор кодів подвійним натисненням лівої кнопки “миші”, і виконайте початкову установку режимів його роботи: Trigger – Internal; Frequency – 1 kHz; Pattern – Up counter. Введіть початкове і кінцеве коди слів відповідно до варіанту (табл. 1.3).


1.3.11 Активізуйте логічний аналізатор аналогічним чином, клацніть кнопкою Set Clock і встановіть наступні режими його роботи: Clock edge – Positive; Clock mode – External; Clock qualifier – “х"; Pre-trigger samples – 10; Post-trigger samples – 100; Threshold voltage – 2.5 і клацніть на кнопці Accept. Значення “Clock per division" встановіть рівним 1. Клацніть кнопкою Set режиму Trigger і встановіть “Trigger qualifier" в положення «Х».

1.3.12 Отримайте на екрані логічного аналізатора часові діаграми сигналів генератора кодів слів і внесіть їх в протокол.

Таблиця 1.3 – Таблиця варіантів

Номер варіанта Генератор кодів слів
Initial Final
000F
000A 001A
000B 001B
000C 001C
000D 001D
000F 001F
