Логічний перетворювач (Logic Converter)


Дата додавання: 2014-11-27; переглядів: 1126.

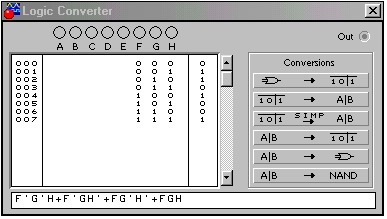

Зовнішний вигляд лицьової панелі логічного перетворювача наведено на рис.1.7.





Рисунок 1.7 – Лицьова панель логічного перетворювача



На лицьовій панелі перетворювача знаходяться клеми входів (А-Н) та вихода Out, дисплей для отображення таблиці істонності, екран – строка для отображення бульова вираза (з низу). Справа від дисплея знаходиться панель Conversions (перетворення) на котрій мнемонічно вказані можливі види перетворень:

- схема - таблиця істинності;

- таблиця істинності – бульовий вираз;

таблиця істинності – спрощенний бульовий вираз

- бульовий вираз – таблиця істинності;

- бульовий вираз – схема;

- бульовий вираз – схема на ЛЕ Шеффера.


Перетворення «Схема-таблиця істинності»

Підключіть входи перетворювача до входів схеми, що досліджується. З'єднайте виход схеми, з вихідним контактом перетворювача Out.

Щоб отримати таблицю істинності для даної схеми, натисніть кнопку .

Перетворення таблиця істинності - Бульовийвираз

Щоб отримати бульовий вираз з даної таблиці істинності натисніть кнопку .

При цьому бульові вирази будуть відображатися в текстовому полі екран - строки.

При виборі режиму "таблиця істинності - спрощений бульовий вираз", то бульовий вираз буде отриман в мінімізованій формі. Система проектування використовує метод Quine-McCluskey для мінімізації бульових функцій. Цей метод дозволяє виробляти перетворення для систем з великою кількістю входів в порівнянні з картами Карно.



Перетворення «Бульовий вираз - таблиця істинності»

Для того, щоб перетворити бульовий вираз в таблицю істинності необхідно бульовий вираз занести в текстове поле екран – строки за здалегіть активізуючи там мишкою курсор, використовуючи символи А…Н при інверсії А’…H’. Щоб отримати бульовий вираз в мінімальному варіанті, спершу перетворіть його в таблицю істинності, а потім зворотньо.

Перетворення " Бульовий вираз - схема"

Ця команда створює принципову схему на основі бульових виразів з елементів, що знаходяться в бібліотеці EWB. Після виконання цієї команди, на робочому просторі з'явиться прямокутна область, яка буде обкреслювати розміри отриманої схеми. Ви можете здвинути цю рамку перед тим, як клацніть першою кнопкою мишки і схема зафіксується на робочому полі. З отриманою схемою ви можете виконувати всі команди, що знаходяться в меню. Щоб вибрану групу елементів зробити неактивними, натисніть другу kнопку мишки.
