Логічний аналізатор (ЛА) (Logic Analyzer)


Дата додавання: 2014-11-27; переглядів: 1034.


Логічний аналізатор призначен для відображення на екрані монітора 16 – розрядних кодових послідовностей одночасно в 16 точках схеми. Зовнішний вигляд лицьової панелі ЛА приведено на рис.1.6.

Ліва частина лицьової панелі містить вертикальний дисплей, який відображає логічний стан подвійних сигналів, що приходять у кожний такт на кожний з вхідних каналів. На екрані ЛА інформація відображається у вигляді часових діаграм. Масштаб зображення часових діаграм можна змінити установкою різних значень у вікні “Clocks per division".

Аналізатор має лінійку прокрутки по горизонталі, що дозволяє аналізувати процеси на великому інтервалі часу.

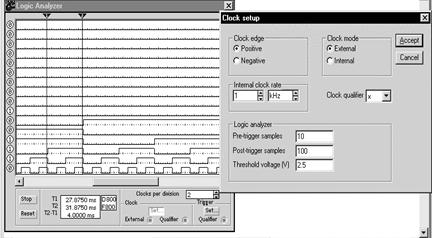

Рисунок 1.6 – Лицьова панель логічного аналізатора при установці режиму “Clock Setup"



Команди керування: Stop і Reset. Команда Stop зупиняє формування часових діаграм на екрані ЛА, але відображення інформації на вертикальному дисплеї продовжується. Команда Reset повністю скидає свідчення аналізатора.

Індикатори T1, T2 і T2-T1 відображають значення часових інтервалів від моменту запуску схеми до першого з курсорів, до другого курсора, та часовиї інтервал між курсорами відповідно.

У блоці Clock маються клеми для підключення як звичайного (Extend), так і виборчого (Qualifier) джерела сигналів, що запускають, параметри яких можуть бути встановлені в меню “Clock Setup”, яке визивається кнопкою Set.

Режим “Clock Setup" дозволяє встановити вид перепаду (Clock edge) імпульсів, що запускают аналізатор, – позитивний (Positive) або негативний (Negative), з використанням зовнішнього (External) або внутрішнього (Internal) джерела імпульсів (Clock mode), задати частоту в режимі внутрішнього запуску (Internal clock rate).

У блоці Logic analyser можна встановити число тактів, що передують запуску аналізатора (Post-trigger samples) і число тактів після запуска аналізатора (Pre-trigger samples) і, тим самим, загальна кількість тактів, що спостерігаються у вікні логічного аналізатора, а також гранична напруга для запуску (Treshold voltage).

Додаткові умови запуска аналізатора по необхідній кодовій комбінації можуть бути обрані за допомогою діалогового вікна, яке визивається кнопкою Set в блоці Trigger.
